FUT5102735 - Futaba DLPH-2 nap�jec� a z�lohovac� syst�m

Charakteristika

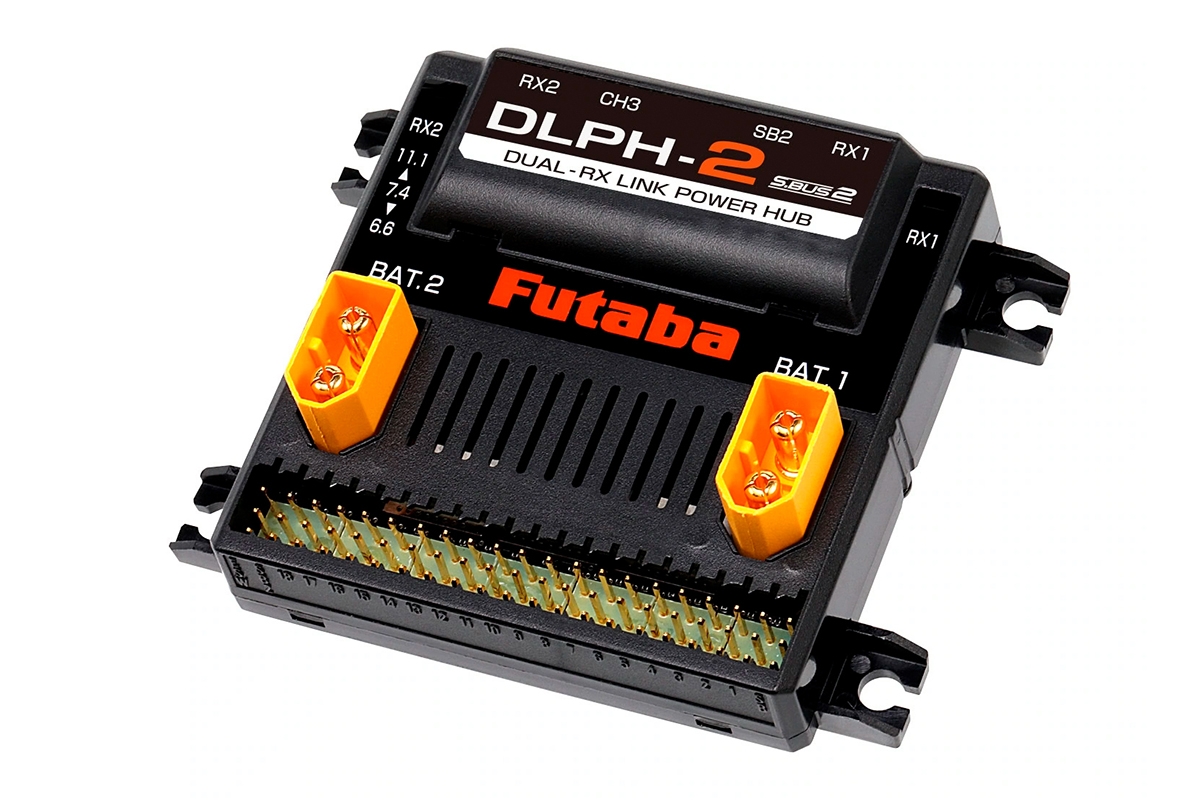

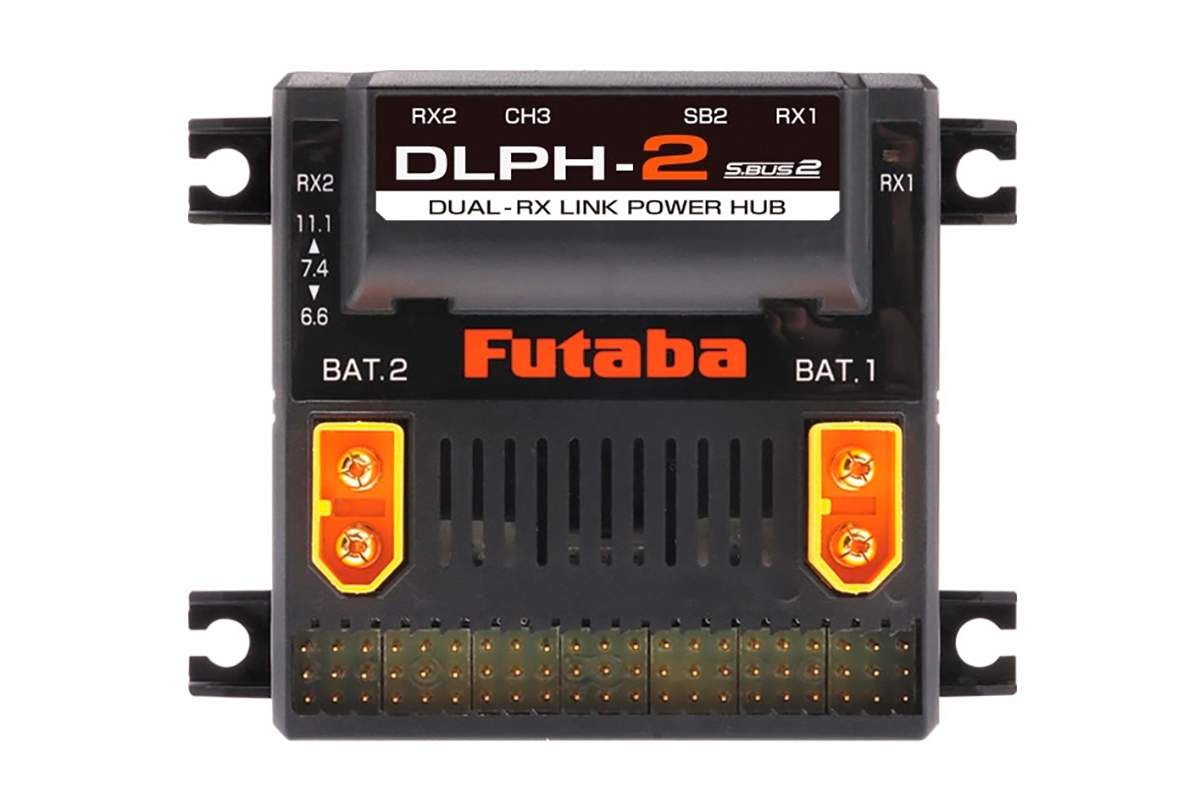

P�ij�ma�ov� nap�jec� a z�lohovac� syst�m DLPH-2 umo��uje p�ep�n�n� nap�jen� z dvojice LiFe nebo LiPo akumul�tor� a komunikace dvou S.BUS2 p�ij�ma�� Futaba, pop�. s p�ipojen�m gyrem pro letadla GYA553. Zaji��uje nap�jen� a� 18 serv s vysok�m tahem (celkem max. 60A) a p�ep�n�n� mezi hlavn�m a z�lo�n�m S.BUS2 p�ij�ma�em Futaba v p��pad� ztr�ty sign�lu a umo��uje telemetrick� sledov�n� nap�t� obou nap�jec�ch akumul�tor� na displeji vys�la�e Futaba. DLPH-2 je opat�en �ty�mi patkami se silentbloky pro snadnou mont� do modelu.

Provozn� re�imy a p�i�azen� v�stupn�ch PWM kan�l�
S pomoc� kompatibiln�ho vys�la�e (T32MZ, T32MZ-WC, T16IZ, T16IZ SUPER, T26SZ s nejnov�j�� verz� firmwaru) je mo�no volit provozn� re�imy DLPH-2 a p�i�azen� v�stupn�ch kan�l�:

• re�im s jedn�m p�ij�ma�em (k DLPH-2 je p�ipojen jen jeden p�ij�ma� a pop�. gyro pro letadla GYA553 - tj. funkce p�ij�ma�e nen� z�lohov�na, z�lohov�no je pouze nap�jen�, pokud p�ipoj�te 2 akumul�tory, serva se nep�ipojuj� do GYA553, ale do DLPH-2)
• re�im se dv�ma p�ij�ma�i (k DLPH jsou p�ipojeny dva p�ij�ma�e, z�lohov�na je funkce p�ij�ma�e i nap�jen�, pokud p�ipoj�te 2 akumul�tory) - v�choz� nastaven�
• re�im se dv�ma p�ij�ma�i a gyrem pro letadla GYA553 (serva se nep�ipojuj� do GYA553, ale do DLPH-2)
• p�i�azen� v�stupn�ch kan�l� 1-16 + DG1 a DG2 (p�i pou�it� gyra GYA553 povinn�)
• p�i�azen� v�stupn�ch kan�l� 17-24 + DG1 a DG2 (p�i pou�it� p�enosov�ho syt�mu FASSTest 26CH s T26SZ, T32MZ/MZ-WC)

Syst�m z�lohov�n� p�ij�ma��
K DLPH-2 se prost�ednictv�m S.BUS2 port� p�ipojuje dvojice S.BUS2 p�ij�ma�� Futaba (nemusej� b�t stejn�ho typu); z�lohovac� syst�m zajist� p�epnut� na z�lo�n� p�ij�ma� v p��pad�, �e hlavn� p�ij�ma� ztrat� sign�l z vys�la�e nebo ej vystaven siln�mu ru�en�. Jakmile se obnov� norm�ln� stav, p�epne zp�t na hlavn� p�ij�ma�. P�i pou�it� vys�la�e podporuj�c�ho funkci dvou p�ij�ma�� (Dual receiver) se hlavn� p�ij�ma� s vys�la�em sp�ruje jako p�ij�ma� 1 a z�lo�n� jako p�ij�ma� 2. V p��pad� vys�la�e nepodporuj�c�ho tuto funkci se hlavn� p�ij�ma� s vys�la�em sp�ruje jako prvn� a z�lo�n� p�ij�ma� jako druh�.

Telemetrick� funkce
DLPH-2 umo��uje p�ipojen� v�ech telemetrick�ch �idel Futaba prost�ednictv�m S.BUS2 portu. Nav�c funguje jako dvojit� nap�ov� senzor (v�choz� startovac� adresa 6) umo��uj�c� sledovat nap�t� obou nap�jec�ch akumul�tor� na displeji vys�la�e a v�stra�nou signalizaci n�zk�ho nap�t� (tato funkce nen� dostupn� v re�imu jednoho p�ij�ma�e s p�ipojen�m gyrem GYA553).

Vstupy a v�stupy DLPH-2
DLPH-2 zaji��uje nap�jen� a p�ipojen� serv a dal��ch za��zen� v�etn� gyroskop�, telemetrick�ch senzor� atd., tak�e p�ij�ma�e jsou p�ipojeny pouze prost�ednictv�m S.BUS2 port� - ��dn� serva nebo jin� za��zen� se do nich nep�ipojuj�.

• Komunika�n� S.BUS2 porty pro p�ij�ma�e (RX1, RX2): Dvojice S.BUS2 port� pro p�ipojen� hlavn�ho a z�lo�n�ho p�ij�ma�e. Nap�t� na (+) kontaktech z�suvek je 5,0 V.
• Vstupn�/v�stupn� S.BUS2 port (SB2): Pro telemetrick� senzory, S.BUS2 gyra atd. Nap�t� na (+) kontaktu z�suvky odpov�d� nap�t� nap�jec�ch akumul�tor�.
• Nap�jec� z�suvky (BATT1/BATT2): Z�suvky pro p�ipojen� nap�jec�ch akumul�tor� s konektory XT60.

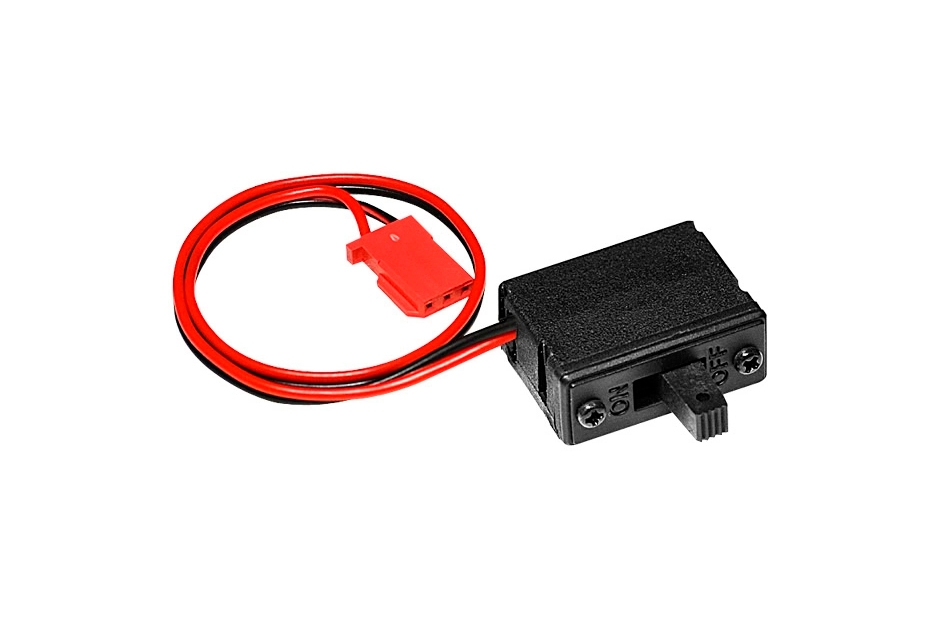

• Z�suvka pro extern� vyp�na�: Pro speci�ln� extern� vyp�na�.
• V�stupn� port S.BUS (SB): Z�suvka pro p�ipojen� S.BUS serv. Nap�t� na (+) kontaktu z�suvky odpov�d� nap�t� nap�jec�ch akumul�tor�.
• V�stupn� port S.BUS2 (SB2): Z�suvka pro p�ipojen� S:BUS2 serv. Nap�t� na (+) kontaktu z�suvky odpov�d� nap�t� nap�jec�ch akumul�tor�.
• V�stupn� z�suvka pro regul�tor ot��ek (CH3): Zvl�tn� z�suvka kan�lu plynu CH3 pro p�ipojen� elektronick�ho regul�toru ot��ek. Nap�t� na (+) kontaktu z�suvky odpov�d� nap�t� nap�jec�ch akumul�tor� (v p��pad� pou�it� regul�toru s BEC stabiliz�torem nap�jen� je nutno odpojit �erven� (+) vodi� v servokabelu regul�toru).
• 18 z�suvek pro serva: V�stupn� z�suvky s PWM sign�lem pro klasick� serva pro kan�ly 1-18 (1-16 + DG1, DG2) resp. 17-24 + DG1, DG2. Nap�t� na (+) kontaktech z�suvek odpov�d� nap�t� nap�jec�ch akumul�tor�.
