3EC2010 - Raytronic WM-100 wattmeter PROMO CENA 2015

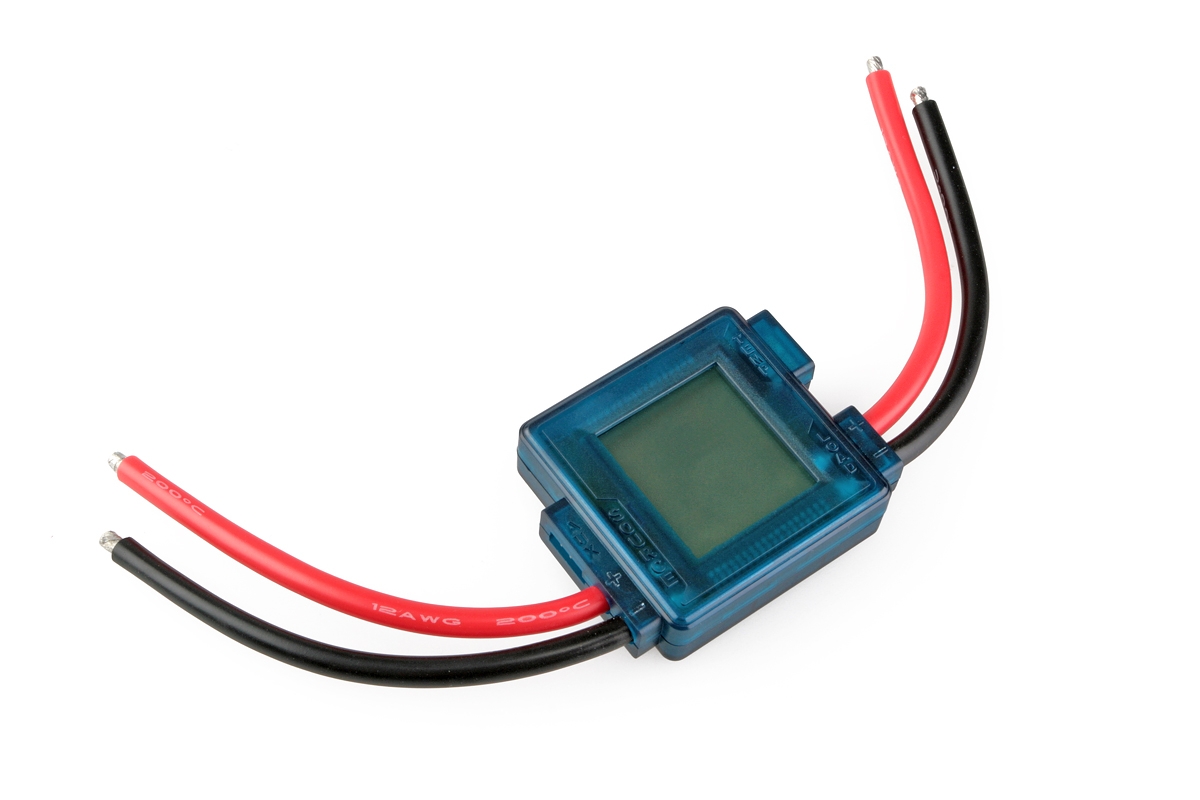

Raytronic WM-100 wattmeter PROMO CENA 2015

Stejnosměrný wattmetr max. 100 A kapesní velikosti. Měří proud, napětí, příkon/výkon, proteklý elektrický náboj a s přídavnou sondou i teplotu. Rozsah napětí 0-60V, proud trvalý 50A, špičkový 100A/10s, rozlišení 0,01A.

VýrobcaRAY
Kód3EC2010
Tovar je nedostupný

18,90 €

GARANCIA CENY
Našli ste lepšiu cenu?

Prehľad
Parametre
Foto a prílohy
Súvisiace produkty

Charakteristika

Stejnosměrný wattmetr pro současné měření okamžitého výkonu/příkonu, proudu, napětí a celkového proteklého elektrického náboje. Stejnosměrný wattmetr Raytronic WM-100 je velmi užitečnou pomůckou pro každého modeláře, který provozuje modely s elektrickým pohonem. Může zabránit poškození motorů, regulátorů otáček a akumulátorů tím, že poskytne údaje nezbytné pro to, aby tato zařízení pracovala v bezpečné oblasti provozních hodnot. Umožňuje také bezpečné experimentování s různými akumulátory, vrtulemi, převodovými poměry atd. za účelem optimalizace pohonného systému. S jeho pomocí můžete měřit kapacitu akumulátorů, měřit zatížení přijímačového akumulátoru v modelu za provozu a zjišťovat bezpečnou dobu provozu. S wattmetrem už nebudete odhadovat nebo hádat, ale budete měřit a vědět!

Pomocí přístroje lze současně měřit a sledovat:

  • 1. Okamžitý proud (A) - měří okamžitý proud odebíraný zátěží ze zdroje. Umožňuje tak sledovat zatížení napájecího akumulátoru, porovnávat proudový odběr stejného elektromotoru s různými vrtulemi nebo s různými převodovými poměry atd.
  • 2. Výkon/příkon (W) - měří okamžitý příkon zátěže (elektromotoru).
  • 3. Napětí zdroje (V) - měří okamžité napětí napájecího zdroje (např. pohonného akumulátoru).
  • 4. Proteklý elektrický náboj (mAh) - umožňuje měřit kapacitu akumulátorů, zbytkovou kapacitu, sledovat vybíjení akumulátoru za normálního provozu modelu atd. Zapojuje se mezi pohonný akumulátor a elektronický regulátor otáček, mezi přijímačový akumulátor a přijímač - obecně mezi akumulátor a zátěž, mezi napájecí zdroj a nabíječ atd..
  • 5. Elektrická energie (Wh) – udává schopnost konat práci. Je to užitečný parametr např. pro hodnocení kvality akumulátorů: vybíjíte-li dva akumulátory o stejné jmenovité kapacitě stejným proudem za stejných podmínek, vyšší hodnotu energie (ve watthodinách) vykáže ten, který má menší vnitřní odpor. Tj. akumulátor, který má schopnost dávat větší vybíjecí proud a má menší ztráty projevující se jeho zahříváním.
  • 6. Teplota (°C nebo °F) - po dokoupení teplotního čidla můžete teplotu akumulátoru, regulátoru, elektromotoru nebo jiného zařízení, které měříte.

Wattmetr se připojuje do měřeného obvodu a napájí se z měřeného zdroje; díky zanedbatelnému vnitřnímu odporu a malému proudovému odběru pro vlastní provoz neovlivňuje funkci měřeného systému. Při měření na zařízeních pracujících s napětím menším než 5,0 V je třeba připojit pro napájení wattmetru vnější zdroj (např. přijímačový akumulátor).

Díky velkému rozsahu provozního/napájecího napětí a velkému rozsahu měřených proudů pokrývá prakticky celou škálu potřeb rekreačních i sportovních modelářů.

Do měřeného obvodu se připojuje pomocí dvou párů vstupních a výstupních kabelů se silikonovou izolací o průřezu cca 3,3 mm2 (12AWG), které můžete opatřit libovolnými (kvalitními!) konektory dle vaší volby. Zvláště vhodné jsou zlacené konektory o průměru 3.5, 4 nebo 6 mm (#7941, #7946, #7945) nebo zlacené #7949 DEAN T-konektory.

Při zapojování je vždy třeba bezpodmínečně dodržet správnou polaritu vývodů a dodržet zapojení "po spádu" napětí - na vstup (SOURCE) wattmetru se připojuje zdroj, ze kterého proud teče, a na výstup (LOAD) wattmetru se připojuje zátěž proud odebírající.

Příklady použití wattmetru najdete v sekci „Ke stažení“ v PDF souboru „Tipy pro používání wattmetru / Advanced Guide Raytronic WM-100“.

Sada wattmetru obsahuje: wattmetr Raytronic WM-100, návod.


Rozsah nebo hodnotaRozlišení
Napětí0~60 V0.01 V
Proud (trvalý)0~50 A0.01 A
Proud (špičkový)0~100 A/10 s
Výkon0~6000 W0.1 W
Elektrický náboj0~65 Ah0.1 mAh
Energie0~6554 Wh0.1 Wh
Teplota0~150°C/32~302°F1°C/1°F
Vnitřní odpor0.001 Ohm
Pomocné napájení4.8~60 V
Rozměry51.3x42.9x13.7 mm
Hmotnost42 g
