DJI0116 - WKM iOSD Mk. II On Screen Display
Modul "On screen display" pro zobrazení telemetrických dat v obraze přenášeném z multikoptery pomocí 5.8GHz video přenosové sady DJI. Možnost dálkového přepínání videosignálu ze 2 zdrojů.
| Výrobca | DJI |
| Kód | DJI0116 |
| Tovar je nedostupný |
55,20 €
GARANCIA CENY
Našli ste lepšiu cenu?
RCM Pelikán » Příslušenství vrtulníky » Multicoptery
RCM Pelikán » Multikoptery » Příslušenství » Foto/video PROFI
Základná ponuka » Modely vrtuľníkov a multikoptér » Náhradné diely Multikoptéry
Charakteristika
Elektronická jednotka umožňující vkládání telemetrických údajů z řídící jednotky autopilotu WooKong-M do obrazového signálu ("On screen display"), který je dále přenášen bezdrátově na zem. Jednotka iOSD umožňuje dálkové přepínání signálu ze dvou zdrojů videosignálu - např. letové kamery pro FPV řízení multikoptéry a podvěšené kamery pro letecké snímkování. Při použití DJI přenosové video soupravy AVL58 zajišťuje také možnost dálkového přepínání přenosových kanálů (využijete např. v případě rušení některého z kanálů). iOSD má také vestavěn stabilizátor napájení BEC 12 V/1 A pro napájení zdroje videosignálu (kamery) nebo jiné palubní elektroniky. iOSD Mk.II je přímo kompatibilní se stabilizovaným závěsem kamery DJI Zenmuse Z15.
iOSD Mk.II v optimálním využití má roli "ústředny", která přebírá data ze senzorů řídícího systému WooKong-M, a vkládá je do obrazového signálu (ve formátu PAL nebo NTSC) přicházejícího buď přímo z kamery, nebo prostřednictvím řídící jednotky stabilizovaného závěsu kamery DJI Zenmuse Z15. Kromě vkládání telemetrie do přenášeného obrazu iOSD Mk.II tato data také ukládá do své paměti, odkud je po letu lze nahrát do PC a s pomocí obslužného softwaru prohlížet - jednotka tak plní i funkci "černé skříňky". (Pozn.: majitelé staršího provedení OSD verze 1.0 mohou tuto funkci získat aktualizací firmwaru a obslužného softwaru.) Pomocí přepínače na vysílači RC soupravy ovládající multikoptéru můžete přepínat signál ze dvou zdrojů obrazového signálu; v případě použití DJI přenosové video soupravy AVL58 také přenosové kanály této soupravy.
iOSD Mk.II umožňuje zobrazování následujících údajů:
- Napájecí napětí pohonného akumulátoru
- Číslo kanálu videovysílače (jen s AVL58)
- Vzdálenost multikoptéry od Místa vzletu (Home Point) v metrech
- Výšku multikoptéry vzhledem k Místu vzletu (Home Point) v metrech
- Letový režim autopilotu (GPS ATTI, ATTI., Manual)
- Režim fail-safe autopilotu
- Náklon v ose klopení (číselně ve stupních)
- Náklon v ose klonění (číselně ve stupních)
- Vodorovnou rychlost modelu v m/s
- Počet zachycených GPS satelitů
- Číslo používaného vstupu videosignálu
- Orientaci přídě modelu (grafický kompas) - výborné pro FPV létání; pokud je indikátor kompasu ve středu, příď modelu míří přesně k Místu vzletu (pokud "zakufrujete", natočíte model tak, aby byl indikátor ve středu, a potom už jen letíte"rovnou za nosem" domů)
- Rychlost letu ve svislém směru v m/s
- Grafický indikátor sklonu/náklonu - "umělý horizont"
- Indikátor polohy výkyvného závěsu kamery (se Zenmuse Z15)
Jak je u zařízení DJI obvyklé, iOSD Mk.II má upgradovatelný firmware, jehož aktualizaci a nastavování parametrů jednotky můžete provádět s pomocí obslužného softwaru po připojení jednotky k PC pomocí USB kabelu. Obslužný software umožňuje měnit umístění zobrazovaných informací v obrazu, nastavit varovná hlášení pro překročení limitu vzdálenosti od Místa vzletu, rozmezí letové výšky (minimální a maximální) a signalizaci kvality příjmu GPS signálu. S jeho pomocí také lze prohlížet soubory s telemetrickými daty uloženými v paměti jednotky iOSD.
Jednotku iOSD Mk.II je možno napájet přímo z pohonného akumulátoru multikoptéry (3-6S LiPo) nebo ze zvláštního 3S LiPo akumulátoru. iOSD má také vestavěn stabilizátor napájení BEC 12 V/1 A pro napájení zdroje videosignálu (kamery) nebo jiné palubní elektroniky.

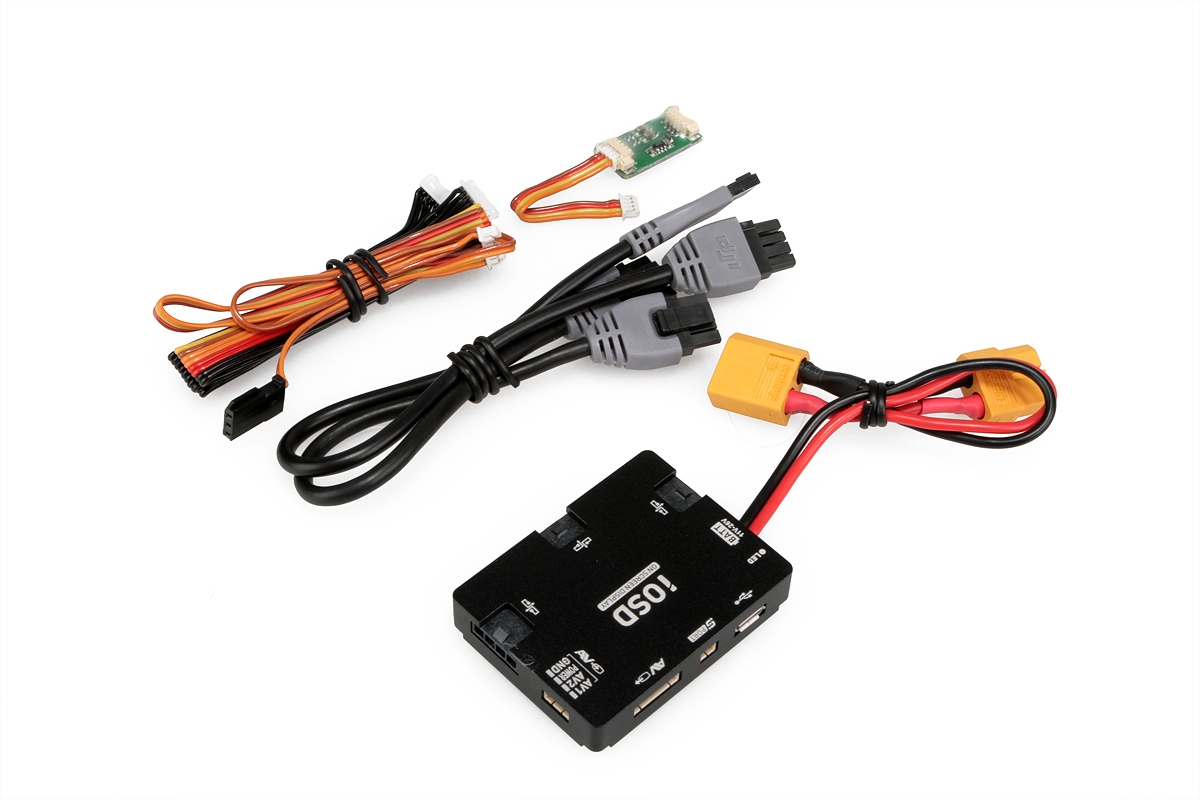

Sada iOSD Mk.II obsahuje: jednotku iOSD Mk.II, propojovací kabely pro WooKong-M, Zenmuse Z15 a přijímač RC soupravy, český návod.
Pozn.: Starší provedení OSD verze 1.0 nemělo funkci prohlížení letových dat - tu můžete nyní snadno získat aktualizací firmwaru a obslužného softwaru na úroveň iOSD Mk.II.
| Formát videosignálu (vstupní) | PAL/NTSC |
| Formát videosignálu (výstupní) | PAL/NTSC |
| Napájení | 3-6S LiPo |
| Proudový odběr (typický) | 60 mA při 25,2 V/103 mA při 12,6 V |
| Rozměry | 52x41x11 mm |
| Hmotnost | 56 g |
| Rozsah provozních teplot | -20°C...+60°C |
Nie sú k dispozícií žiadne parametre produktu

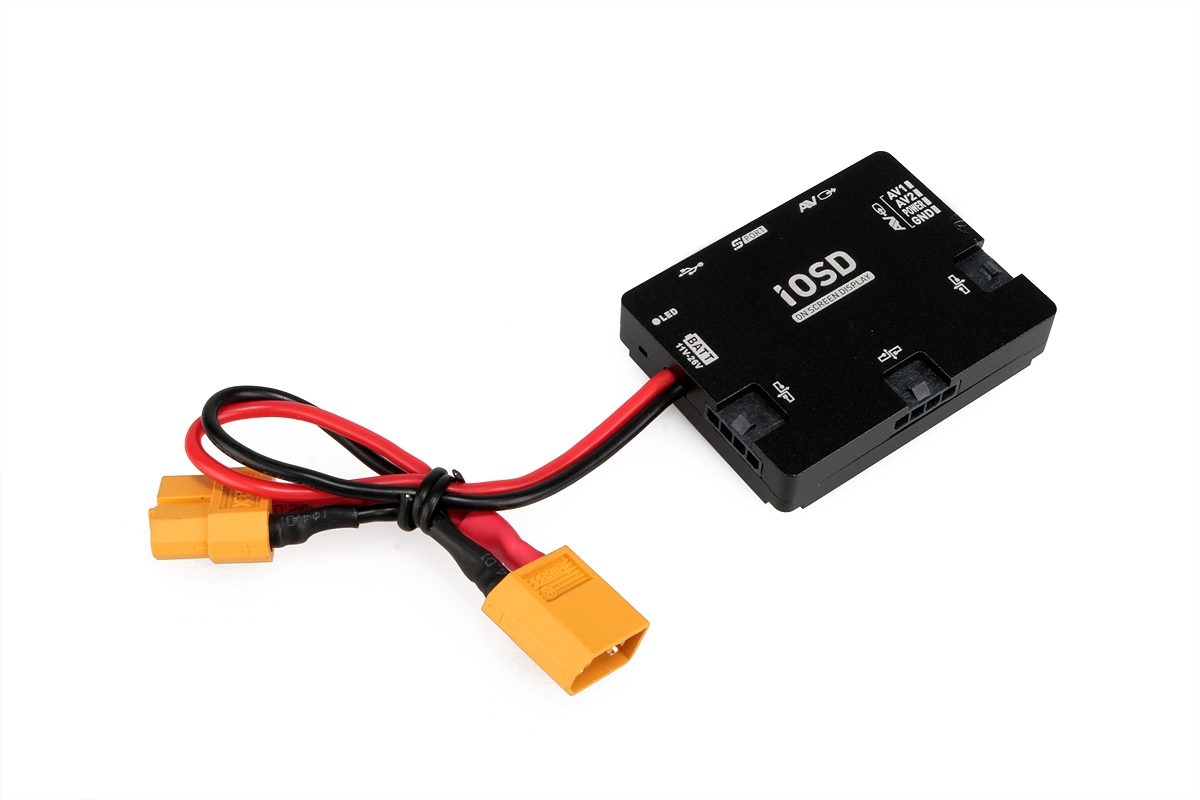

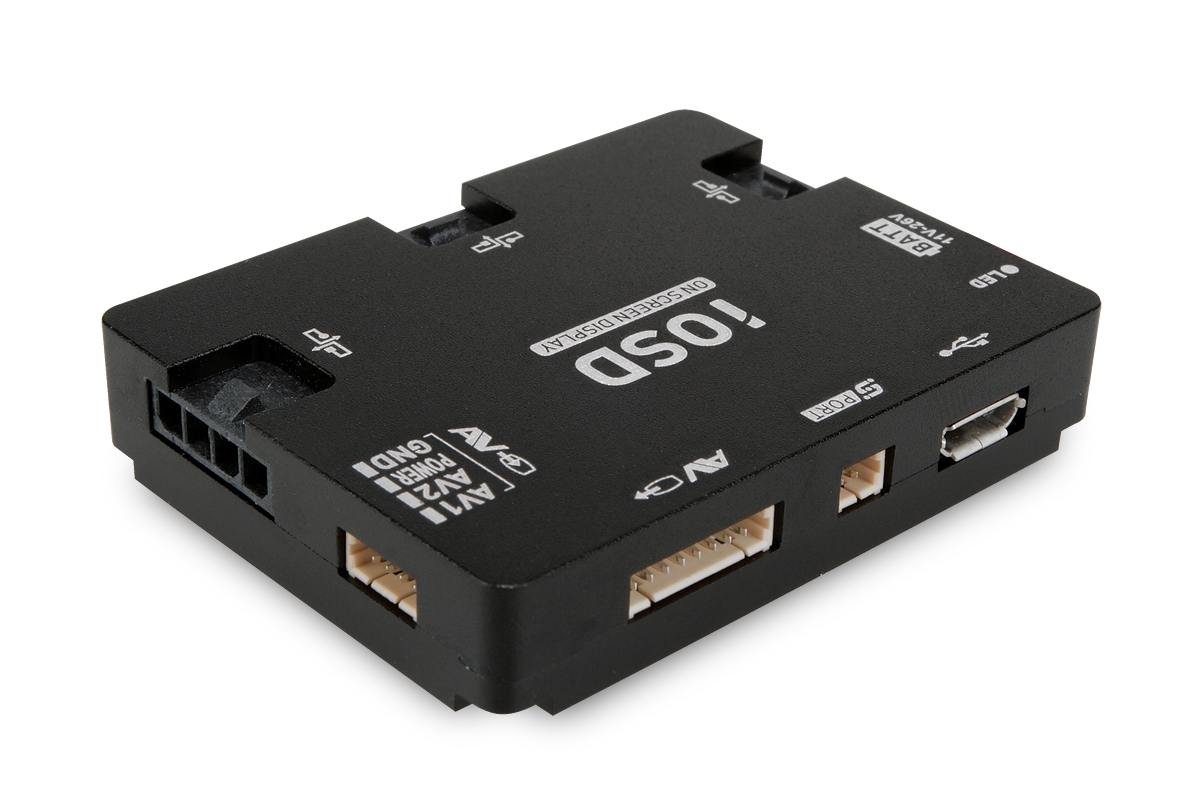

Fotogaléria
