1HI29930 - 5830 HTS Telemetrické kombo kompletní Nitro

Kompletní telemetrické kombo zejm. pro modely se spalovacím motorem, obsahuje telemetrickou ústřednu, snímače otáček (1x optický, 1x magnetický), 1x GPS senzor, 1x snímač stavu paliva, 2x teplotní senzory (celkem 4ks).

VýrobcaHitec
Kód1HI29930
Tovar je nedostupný

109,90 €

GARANCIA CENY
Našli ste lepšiu cenu?

Prehľad
Parametre
Foto a prílohy
Súvisiace produkty

Charakteristika

Telemetrický systém Hitec 2.4GHz (HTS-SS) je dalším krokem RC revoluce!

Nyní můžete létat s vaším modelem A PŘITOM znát aktuální otáčky motoru, stav paliva v nádrži, teploty na různých místech a GPS informace zahrnující údaje o poloze, rychlosti a výšce. Systém je možno instalovat do většiny létajících modelů: vrtulníků, větroňů, modelů poháněných spalovacím motorem i elektromotorem.

#5830 HTS Telemetrické kombo kompletní Nitro

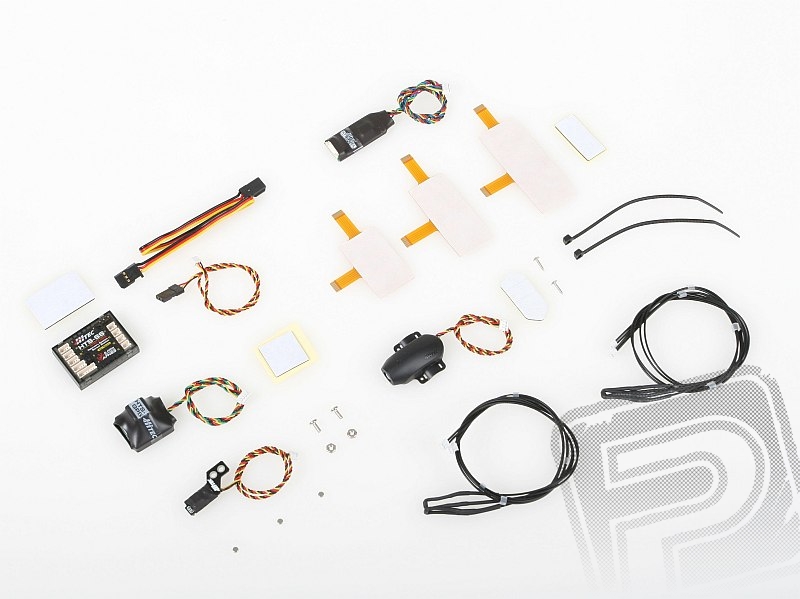

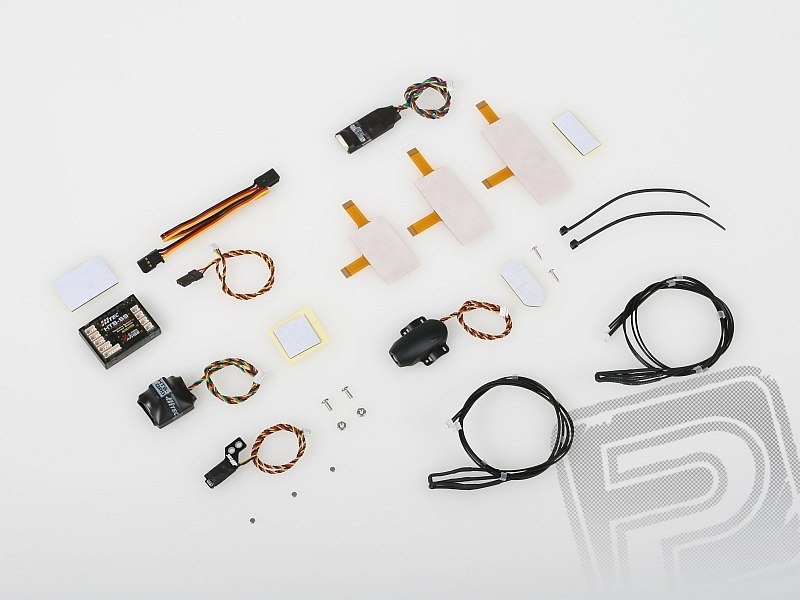

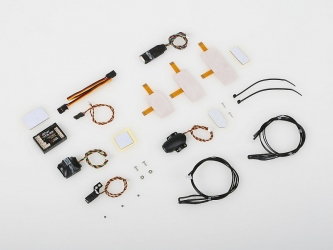

Pro snadný start Hitec připravil komplet obsahující telemetrickou ústřednu a sadu snímačů:

  • 1x Optický snímač otáček (O-RPM)
  • 1x Magnetický snímač otáček (HTS-MRPM)
  • 4x Snímač teploty (HTS-TEMP)
  • 1x Snímač stavu paliva (HTS-FUEL) se třemi nalepovacími čidly různé velikosti
  • 1x GPS snímač (HTS-GPS)

Vzhledem k malým rozměrům a nízké hmotnosti (ústředna se VŠEMI snímači připojenými váží cca 40 g - tj. méně než jedno standardní servo), je možno telemetrické údaje získávat i z paluby malých a lehkých modelů.

Další ústředny a snímače optimalizované pro větroně/elektrolety a obří modely se připravují.


#5832 HTS-SS Telemetrická ústředna Nitro

Telemetrická ústředna slouží k sběru dat z vnějších čidel (až 8 snímačů) a jejjich přenosu do telemetrického přijímače Hitec s datovým vstupem (v tuto chvíli Optima 7 a Optima 9). Jak naznačuje název "Nitro", je optimalizována především pro modely poháněné spalovacím motorem - letadla, vrtulníky, auta i lodě. Ústředna obsahuje elektroniku "obsluhující" jednotlivá čidla - není proto možné zapojit samotné čidlo přímo do přijímače, ale vždy pouze prostřednictvím ústředny.

Pro správnou činnost je nutno předem zkontrolovat (a dle potřeby aktualizovat s pomocí HPP-22), že:

  • software vysílače Aurora 9 (pokud jej používáte) je verze 1.07 nebo novější
  • software vysílačového modulu Spectra 24 (nebo VF dílu u Opticu 6 Sport 2,4GHz) je verze 2.0 nebo novější
  • software přijímače Optima (7 nebo 9) je verze 2.0 nebo novější

Návod, jak provést aktualizaci najdete ZDE.

Ústředna nevyžaduje žádné nastavování, zapojuje se pomocí dvojice kabelů s ní dodávaných - krouceným třížilovým kablíkem se vede telemetrie do vstupu DATA na přijímači, plochý kablík slouží k napájení ústředny a snímačů (4,8-8,4V). Připojit jej můžete přímo do nepoužívaného servovýstupu přijímače. Jsou-li všechny obsazené, potom pomocí Y-kabelu, nebo můžete napájení přivést přímo od vypínače přijímačového akumulátoru.

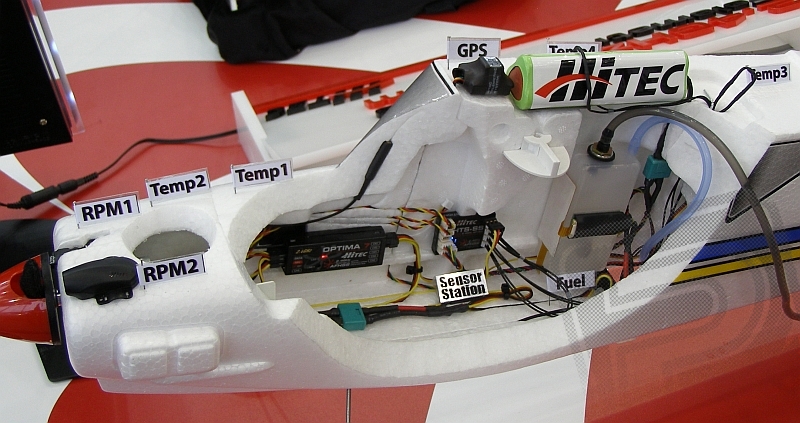

Kromě datového výstupu (DATA) a zásuvky napájení (P) má ústředna osm zásuvek s nezáměnnými konektory pro různé druhy snímacích čidel:

  • R1, R2 - pro připojení snímačů otáček
  • F - pro připojení snímače stavu paliva
  • G - pro připojení GPS čidla
  • T1, T2, T3, T4 - pro připojení teplotních čidel

Připojit můžete až dva snímače otáček, nezáleží, zda magnetické nebo optické, číslo zásuvky udává adresu, na níž se dané čidlo objeví na displeji vysílače Aurora 9 nebo na monitoru počítače při připojení prostřednictvím rozhraní HPP-22 k vysílačovému modulu.

Podobně můžete připojit až čtyři teplotní čidla, číslo zásuvky opět udává adresu čidla.

Sada telemetrické ústředny obsahuje: telemetrickou ústřednu HTS-SS Nitro, napájecí kabel, datový kabel a oboustrannou pěnovou samolepící pásku.


#55833 Optický snímač otáček (O-RPM)

Optický snímač otáček je určen pro větší modely (zvl. vrtulníky) létající pod širou oblohou.

Instalace je jednoduchá. Snímač upevněte na ocasní nosník vrtulníku pomocí dvou stahovacích pásek dodávaných se snímačem a zapojte do telemetrické ústředny. Pro modely letadel můžete snímač upevnit např. na kryt motoru šrouby nebo oboustrannou samolepící páskou tak, aby měl nerušený "výhled" na otáčející se vrtuli.

Snímač může být za příznivých podmínek umístěn ve vzdálenosti až 1 500 mm od (velké) vrtule nebo rotoru - za předpokladu, že je instalován dostatečně daleko od objektů, které by mohly měření ovlivňovat (např. od stabilizačních plošek, "pádel", u vrtulníku). Samozřejmě záleží na rozměrech rotujícího objektu - pro měření otáček osmipalcové vrtule na 2,5 ccm motoru musíte jít podstatně blíže, než v případě velké třicetipalcové "lopaty" na dospělém "benzíňáku".

V menu otáčkoměru na PC nebo na Auroře 9 je třeba samozřejmě nastavit správný počet listů vrtule (rotoru).

Sada snímače obsahuje: optický snímač otáček s kabelem, 2 stahovací pásky, samolepící oboustrannou pěnovou pásku, 2 vruty 8x1,8 mm.

#55834 Snímač teploty (HTS-TEMP)

Snímač teploty slouží k dotykovému měření teploty - uplatní se např. při sledování teploty hlavy spalovacího motoru, akumulátorů, regulátorů otáček nebo jiných částí modelu, jejichž teplota nás může zajímat.

Vlastní sonda je obalena ve smršťovací fólii odolávající vyšším teplotám; provozní rozsah měřených teplot je -40°C až 200°C. To znamená, že čidla mohou měřit teplotu prakticky téměř kdekoliv v běžných modelech.

Sada snímače obsahuje: 2 snímače teploty s kabelem.

#55835 Snímač stavu paliva (HTS-FUEL)

Snímač stavu paliva signalizuje pilotovi 5 úrovní hladiny paliva v nádrži (Plná, 3/4, 1/2, 1/4, Prázdná). Snímač poskytuje údaje dokonce i při letu na zádech; je konstruován pouze pro použití v modelech se žhavící svíčkou (methylakoholové palivo).

Instalace je velmi jednoduchá. Čidlo snímače prostě nalepte z vnějšku na nádrž, připojte snímač, který upevněte oboustrannou lepící páskou na vhodnou část modelu, zapojte kabel snímače do telemetrické ústředny a můžete jít létat. Pro zvláště snadné upevnění je čidlo tvořené pružným plošným spojem opatřeno samolepící vrstvou (krytou ochrannou fólií) na obou stranách a připojovací konektory jsou jsou zdvojené - na krátké i dlouhé straně čidla.

Pozor - Systém zapínejte ještě před natankováním nádrže, jinak by neproběhla správně autokalibrace čidla při zapnutí.

Během extrémního 3D létání může být údaj snímače nepřesný. Pokud k tomu dojte, zkuste na několik vteřin zaviset (u vrtulníku) nebo přejít do vodorovného letu (u letadla), abyste opět dostali správný údaj.

Sada snímače obsahuje: snímač stavu paliva s kabelem, oboustrannou pěnovou samolepící pásku, 3 čidla (40x25 mm, 52x25 mm a 62,5x25 mm).

Tip: Při zapojování čidla do konektoru snímače postupujte takto: snímač uchopte tak, abyste viděli nápis "HTS-FUEL", nehty palce a ukazováku opatrně povytáhněte béžovou pojistku konektoru. Do "odjištěného" konektoru zaveďte opatrně konektor na pružném plošném spoji čidla tak, abyste viděli pozlacené pološky jednotlivých kontaktů. Zasuňte opatrně na doraz (cca 5 mm) a zajistěte zasunutím pojistky konektoru snímače. Pokud byste konektor čidla zasunuli obráceně, nebude mít kontakt a zařízení nebude fungovat.


#55836 GPS snímač (HTS-GPS)

GPS senzor Hitec je speciálně konstruován pro použití v RC modelech pohybujících se v třírozměrném prostoru - na rozdíl od antén v GPS navigacích pro automobily schopných přijímat signál ze satelitů v jediném směru (kolmo na plochu čidla), je kubická anténa Hitec schopna přijímat v 5 směrech. Díky tomu může stabilně přijímat GPS data dokonce i při 3D létání.

Snímač se jednoduše upevní pomocí oboustranné pěnové samolepící pásky na horní část modelu tak, aby kubická anténa měla "volný výhled" na navigační satelity kroužící na oběžné dráze okolo země a kabel snímače mířil v podélné ose modelu.

GPS poskytuje běžné údaje (zobrazováno na displeji Aurory 9):

  • zeměpisnou šířku
  • zeměpisnou délku
  • nadmořskou výšku (absolutní údaj) nebo relativní výšku oproti bodu vzletu (volí se softwarově na vysílači Aurora 9 nebo v PC softwaru)
  • datum a čas (světový, UTC - dvě hodiny pozadu za středoevropským letním časem, jednu hodinu pozadu za středoevropským časem)
  • rychlost pohybu modelu

Na monitoru počítače připojeného prostřednictvím HPP-22 můžete sledovat ještě:

  • kurs modelu
  • vzdálenost modelu v přímé linii a vzdálenost
  • vzdálenost modelu od kolmého průmětu modelu na zem k místu startu
  • PC také umožní zaznamenávat průběh letu (jízdy) a do paměti ukládat údaje všech snímačů, nejen GPS

Formát data (den/měsíc/rok), používání metrických nebo anglosasských (imperiálních) měrných jednotek a způsob udávání výšky (absolutní/relativní) se nastavuje softwarově na vysílači Aurora 9 nebo v PC softwaru.

Pozn.: Přesnost a stabilita ůdajů samozřejmě závisejí na počtu navigačních satelitů, které GPS snímač "vidí".

Pozn.: Při prvním spuštění systému trvá úvodní zaměření polohy poněkud déle - také v závislosti na tom, kde se nacházíte. Jakmile je systém v provozu, pamatuje si poslední polohu po dobu cca 4 hodin. Při opětovném zapnutí na stejném místě během těchto 4 hodin je úvodní zjišťování polohy mnohem rychlejší.

Pozn.: Při extrémním 3D létání může dojít ke ztrátě signálu. Nastane-li tato situace, zkuste model stabilizovat do vodorovného letu, dokud není spojení s navigačními satelity obnoveno.

Sada snímače obsahuje: GPS snímač s kubickou anténou a kabelem, oboustrannou pěnovou samolepící pásku.


#55842 Magnetický snímač otáček (HTS-MRPM)

Magnetický snímač otáček je vhodný pro aplikace, kdy není možné použít optické měření otáček (např. vzhledem na rozměry optického snímače). Magnetický snímač také zajišťuje přesnější měření otáček, bez vlivu intenzity osvětlení a povětrnostních podmínek.

Otáčky sledovaného objektu jsou měřeny s pomocí permanentního magnetu upevněného na objekt a snímače, v jehož bezprostřední blízkosti se magnet pohybuje. Nejlepších výsledků dosáhneme, pokud je vzdálenost mezi snímačem a magnetem menší než 1 mm.

Magnet můžete vlepit epoxidem do zahloubení (o průmětu 4 mm a hloubce 2,5 mm) vyvrtaného např. do zadního disku vrtulového kuželu, setrvačníku motoru u auta nebo vrtulníku apod. Vzhledem k tomu, že u objektů otáčejících se vysokou rychlostí je nezbytné zachovávat jejich vyvážení, magnety se obvykle montují v páru symetricky vzhledem k ose otáčení. Druhý magnet se upevní s opačnou polaritou (je označena značkou "+" na magnetu), aby neovlivňoval naměřený údaj. Naopak u objektů s nízkým počtem otáček je možno přesnost měření zvýšit použitím více magnetů, výsledek je poté nutno vydělit počtem magnetů - tuto korekci můžete provést automaticky nastavením vrtule o násobném počtu listů v PC softwaru nebo softwaru vysílače Aurora 9. Při použití jednoho magnetu v menu otáčkoměru nastavte na Auroře 9 "Vrt.-M" resp. "Prop-M", pro dva magnety "Vrt.-2" resp. "Prop-2" atd..

Držák se snímací Hallovou sondou se upevní šrouby do bezprostřední blízkosti dráhy, po níž se pohybuje magnet.

Sada snímače obsahuje: sondu snímače na držáku s kabelem, 3 magnety, 2 šrouby M2,3x6 mm s maticí.

Napájení4,8 - 8,4 V (max. 2S Li-poly)
Rozsah provozních teplot-20°C ~ +60°C
Rozměry34x24x5 mm
Hmotnost7 g bez kabelů, 12 g s kabely


Rozsah měření0 ~ 50 000 ot./min
Délka kabelu čidla250 mm
Rozměry (tělo snímače)35x15x11 mm
Rozměry (tělo snímače s patkami)35x26x11 mm
Hmotnost3 g


Rozsah měření-40° ~ +200°C
Délka kabelu snímače350 mm
Rozměry (tělo čidla)D2x5 mm
Hmotnost3 g

Rozsah měřeníPlná, 3/4, 1/2, 1/4, Prázdná
Délka kabelu snímače250 mm
Rozměry (snímač)40x17x5 mm
Rozměry (čidlo)40x25 mm, 52x25 mm a 62,5x25 mm, tlouštka 0,4 mm
Hmotnost (snímač + čidlo)5 g
Výška0 ~ 9 000 m
Rychlost0 ~ 559 km/h
Kurs0 ~ 360°
Opakovací frekvence měření polohy0,5 s
Délka kabelu čidla250 mm
Rozměry (tělo snímače s patkami)23x22x16 mm
Hmotnost (včetně kabelu)7 g
Rozsah měření0 ~ 70 000 ot./min
Délka kabelu čidla250 mm
Rozměry sondy snímače30,5x15x6,5 mm
Rozměry magnetuD4,0x2,5 mm
Hmotnost (včetně kabelu)2 g
