1HI29937 - 5849 - HTS-SS Blue telemetrická ústředna elektro
Jednotka řídící elektroniky shromažďující data z jednotlivých telemetrických snímačů určená zejm. pro modely s elektrickým pohonem. 9 vstupů pro snímače (4x teplota, 2x otáčky, 1x GPS, 1x napětí, 1x proud).
| Výrobca | Hitec |
| Kód | 1HI29937 |
| Tovar je nedostupný |
22,76 €
GARANCIA CENY
Našli ste lepšiu cenu?
RCM Pelikán » RC soupravy » Příslušenství » Telemetrie
Základná ponuka » RC súpravy » Telemetria HITEC
Charakteristika
Telemetrický systém Hitec 2.4GHz se díky telemetrické ústředně HTS-SS Blue rozrůstá o možnost měření proudu a napětí. Nyní můžete létat s vaším modelem A PŘITOM znát aktuální otáčky motoru, proudový odběr pohonného elektromotoru nebo jiného palubního zařízení, napětí napájecího akumulátoru nebo v jiném místě palubní elektroinstalace, teploty na různých místech a GPS informace zahrnující údaje o poloze, rychlosti a výšce. Systém je možno instalovat do většiny létajících modelů: vrtulníků, větroňů, modelů poháněných elektromotorem.
Telemetrická ústředna slouží k sběru dat z vnějších čidel (až 9 snímačů) a jejjich přenosu do telemetrického přijímače Hitec s datovým vstupem (v tuto chvíli Optima 7 a Optima 9). Jak naznačuje název ("Elektro"), je optimalizována především pro modely poháněné elektromotorem - letadla, vrtulníky, auta i lodě. Ústředna obsahuje elektroniku "obsluhující" jednotlivá čidla - není proto možné zapojit samotné čidlo přímo do přijímače, ale vždy pouze prostřednictvím ústředny.
Pro správnou činnost je nutno předem zkontrolovat (a dle potřeby aktualizovat s pomocí HPP-22), že:
- software vysílače Aurora 9 (pokud jeji používáte) je verze 1.08 nebo novější
- software vysílačového modulu Spectra 24 (nebo VF dílu u Opticu 6 Sport 2,4GHz) je verze 3.01 nebo novější
- software přijímače Optima (7 nebo 9) je verze 2.02 nebo novější
- Návod, jak provést aktualizaci najdete ZDE.

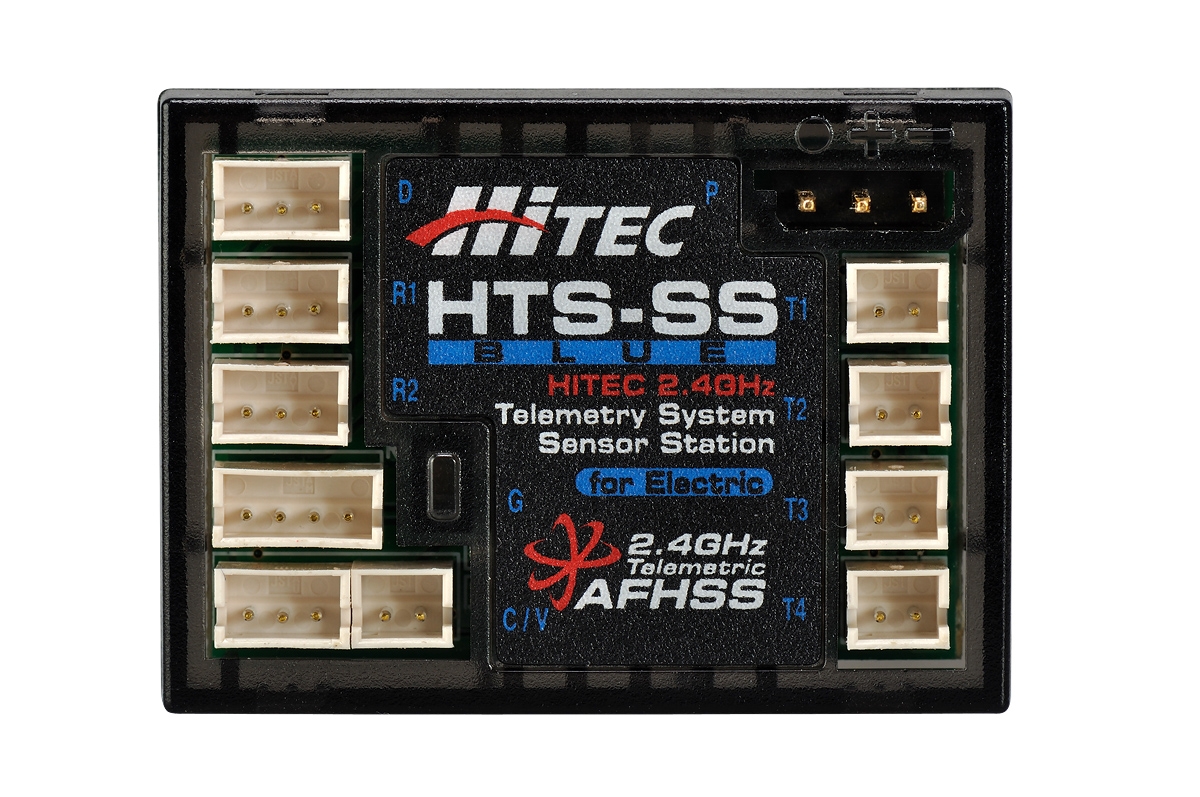

- R1, R2 - pro připojení snímačů otáček
- C - pro připojení snímače proudu
- V - pro připojení snímače napětí
- G - pro připojení GPS čidla
- T1, T2, T3, T4 - pro připojení teplotních čidel
Ústředna nevyžaduje žádné nastavování, zapojuje se pomocí dvojice kabelů s ní dodávaných - krouceným třížilovým kablíkem se vede telemetrie do vstupu DATA na přijímači, plochý kablík slouží k napájení ústředny a snímačů (4,8-8,4V). Připojit jej můžete přímo do nepoužívaného servovýstupu přijímače. Jsou-li všechny obsazené, potom pomocí Y-kabelu, nebo můžete napájení přivést přímo od vypínače přijímačového akumulátoru.

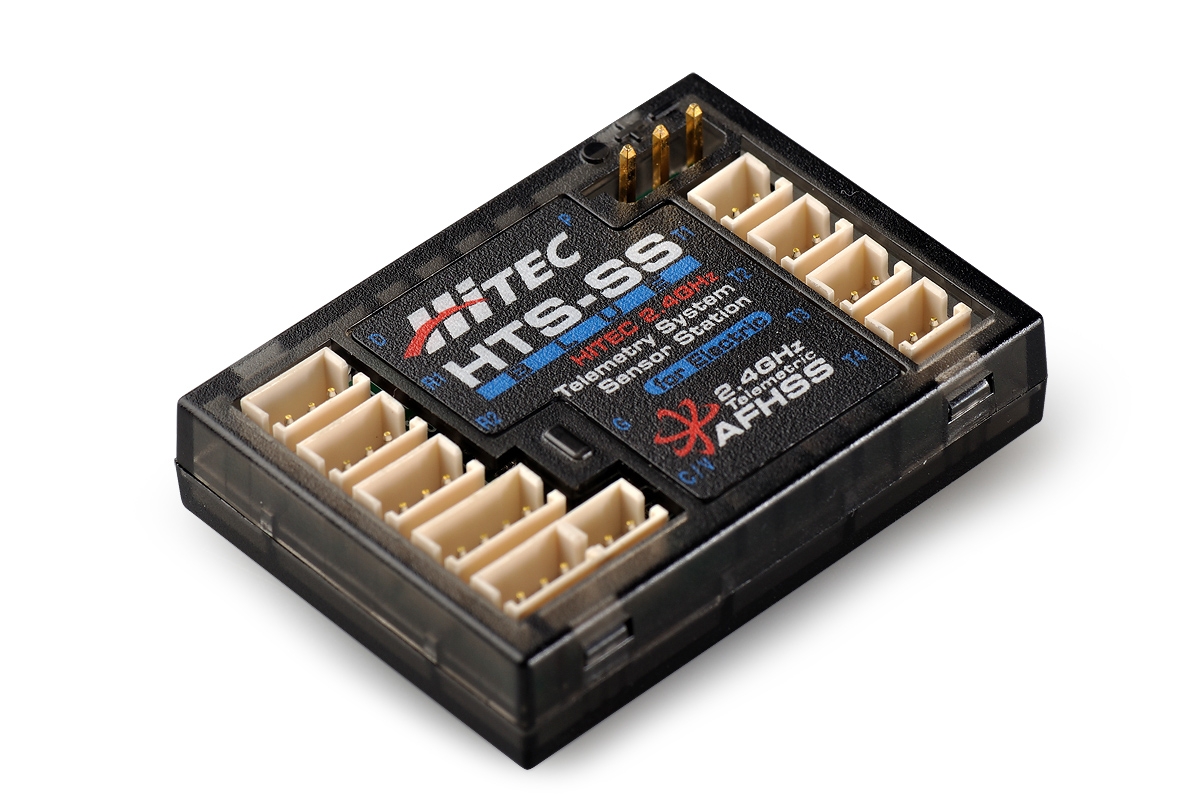

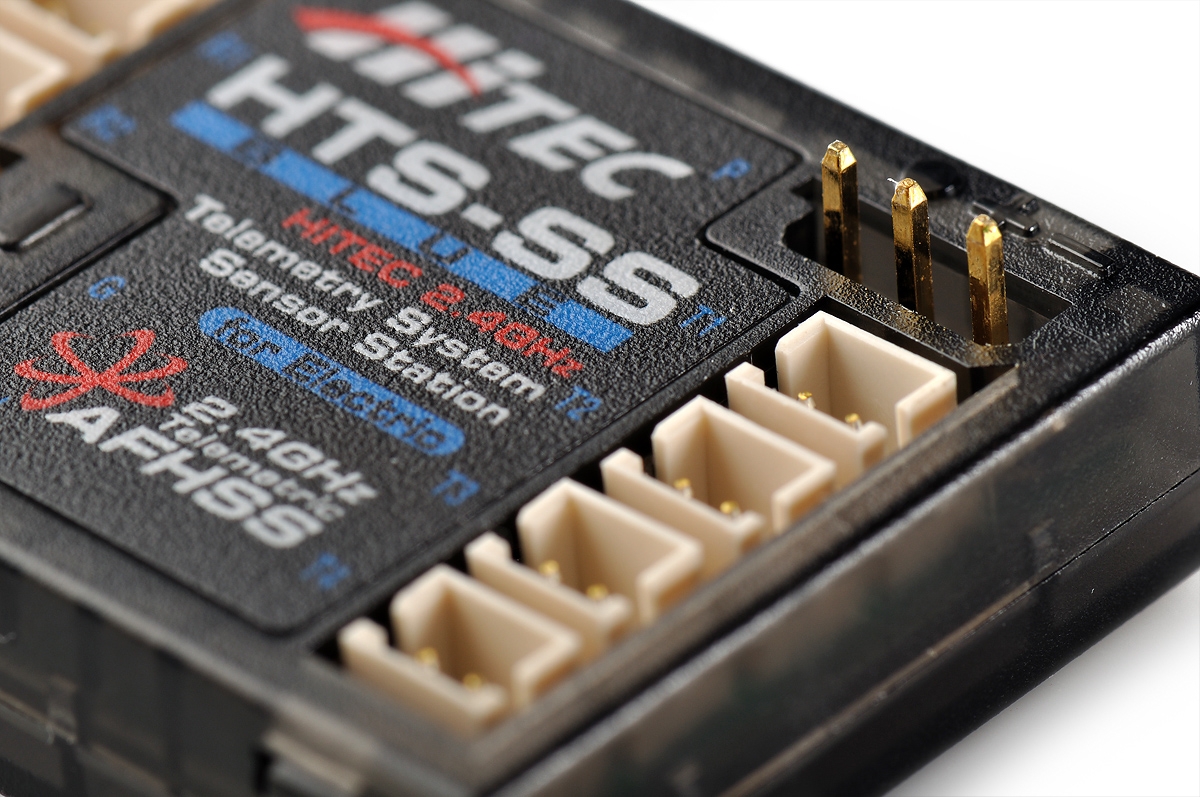

Kromě datového výstupu (DATA) a zásuvky napájení (P) má ústředna děvět zásuvek s nezáměnnými konektory pro různé druhy snímacích čidel:
Připojit můžete až dva snímače otáček, nezáleží, zda magnetické nebo optické, číslo zásuvky udává adresu, na níž se dané čidlo objeví na displeji vysílače Aurora 9 nebo na monitoru počítače při připojení prostřednictvím rozhraní HPP-22 k vysílačovému modulu.
Podobně můžete připojit až čtyři teplotní čidla, číslo zásuvky opět udává adresu čidla.
Při připojení snímače proudu je třeba na vysílači (nebo na připojeném PC či jiném telemetrickém rozhraní zvolit odpovídající typ snímače (C50 nebo C200, aby byla zobrazována správná hodnota proudu.
Vzhledem k malým rozměrům a nízké hmotnosti (ústředna se VŠEMI snímači připojenými váží cca 45 g - tj. tolik, co jedno standardní servo), je možno telemetrické údaje získávat i z paluby malých a lehkých modelů.

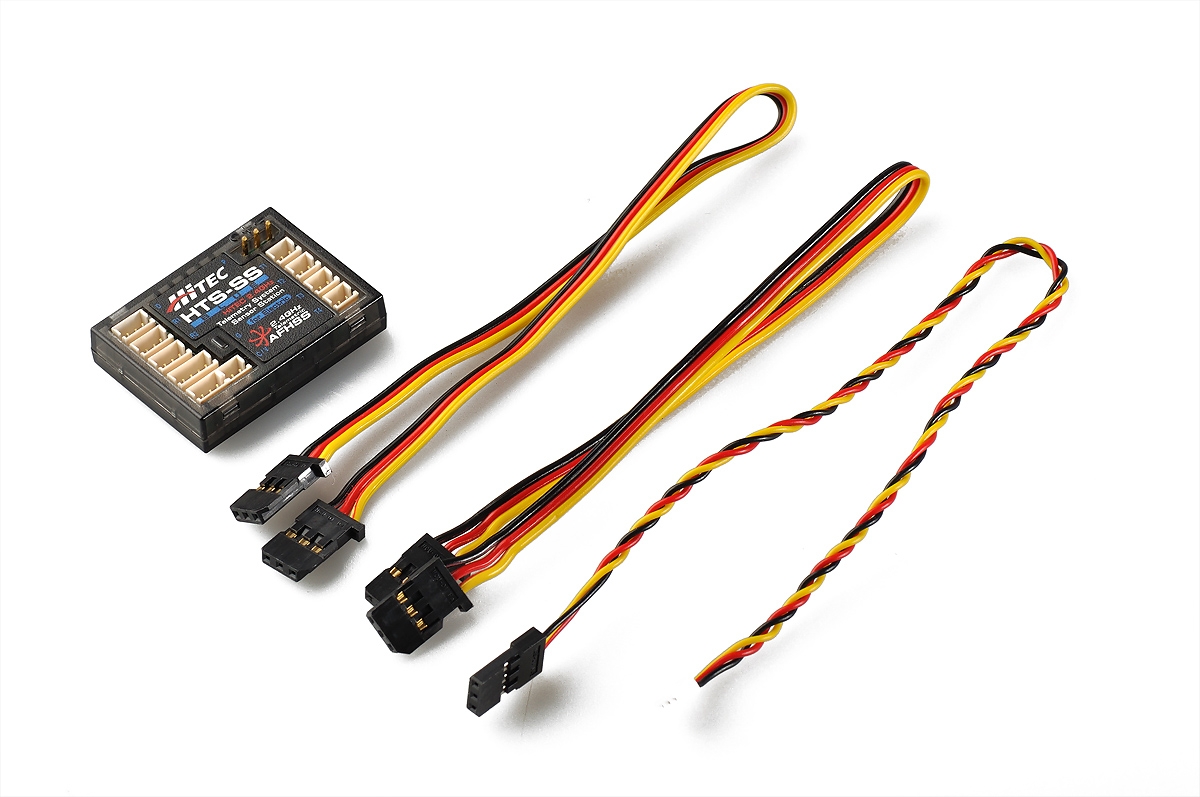

Sada telemetrické ústředny obsahuje: telemetrickou ústřednu HTS-SS Blue, napájecí kabel, datový kabel a oboustrannou pěnovou samolepící pásku.
| Napájení | 4,8 - 8,4 V (max. 2S Li-poly) |
| Rozsah provozních teplot | -20°C ~ +60°C |
| Rozměry | 34x24x5 mm |
| Hmotnost | 7 g bez kabelů, 12 g s kabely |
