1HI29940 - 5847 - HTS-SS Blue C50 Telemetrické kombo elektro 50A
Telemetrické kombo zejm. pro modely s elektrickým pohonem, obsahuje telemetrickou ústřednu HTS-SS Blue, 3x teplotní senzory, 1x snímač proudu 50 A a snímač napětí.
| Výrobca | Hitec |
| Kód | 1HI29940 |
| Tovar je nedostupný |
30,90 €
GARANCIA CENY
Našli ste lepšiu cenu?
RCM Pelikán » RC soupravy » Příslušenství » Telemetrie
Základná ponuka » RC súpravy » Telemetria HITEC
Charakteristika
Telemetrický systém Hitec 2.4GHz se díky telemetrické ústředně HTS-SS Blue rozrůstá o možnost měření proudu a napětí. Nyní můžete létat s vaším modelem A PŘITOM znát aktuální otáčky motoru, proudový odběr pohonného elektromotoru nebo jiného palubního zařízení, napětí napájecího akumulátoru nebo v jiném místě palubní elektroinstalace, teploty na různých místech a GPS informace zahrnující údaje o poloze, rychlosti a výšce. Systém je možno instalovat do většiny létajících modelů: vrtulníků, větroňů, modelů poháněných elektromotorem.
#5847 HTS Blue Telemetrické kombo Elektro 50 A

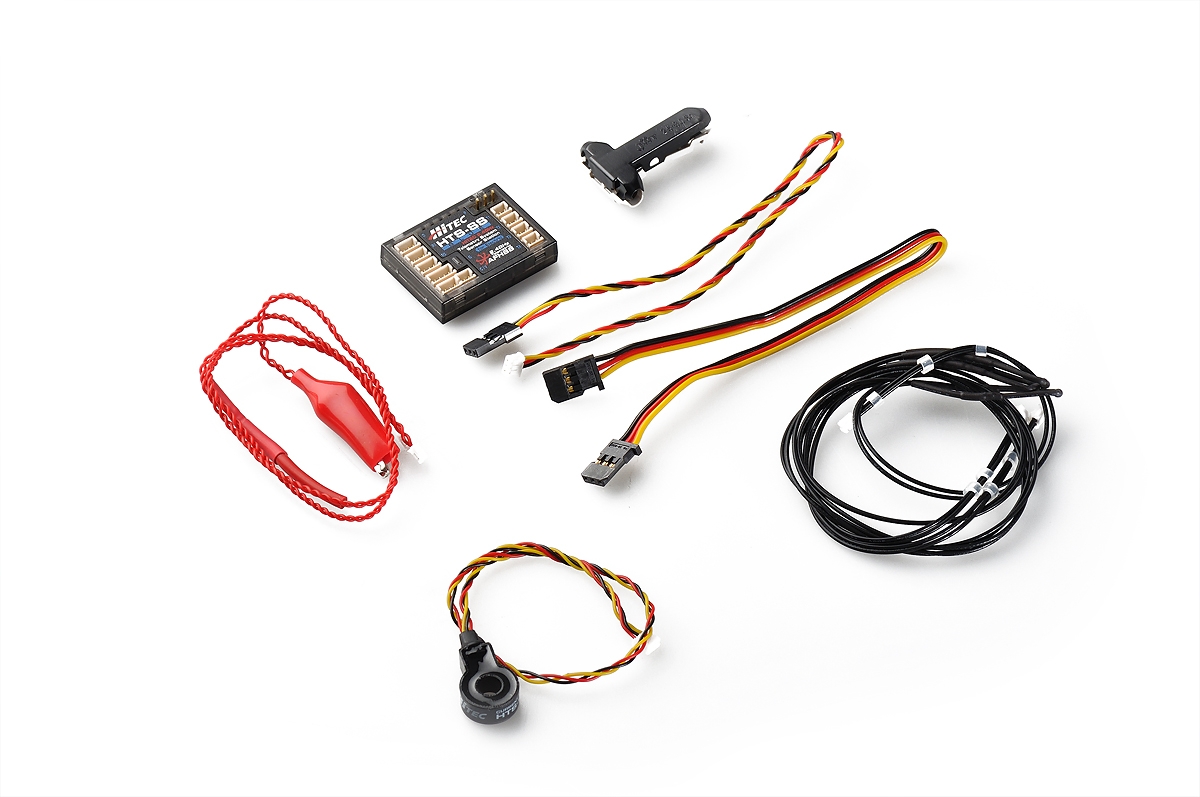

Pro snadný start Hitec připravil komplet obsahující telemetrickou ústřednu a sadu snímačů pro měření proudu do 50 A, napětí a teploty:
- 3x Snímač teploty (HTS-TEMP)
- 1x Snímač proudu HTS-C50 (do 50 A)
- 1x Snímač napětí HTS-VOLT (0-100 V)
Vzhledem k malým rozměrům a nízké hmotnosti (ústředna se VŠEMI snímači připojenými váží cca 40 g - tj. méně, než jedno standardní servo), je možno telemetrické údaje získávat i z paluby malých a lehkých modelů.
#5849 HTS-SS Blue Telemetrická ústředna Elektro
Telemetrická ústředna slouží k sběru dat z vnějších čidel (až 9 snímačů) a jejjich přenosu do telemetrického přijímače Hitec s datovým vstupem (v tuto chvíli Optima 7 a Optima 9). Jak naznačuje název ("Elektro"), je optimalizována především pro modely poháněné elektromotorem - letadla, vrtulníky, auta i lodě. Ústředna obsahuje elektroniku "obsluhující" jednotlivá čidla - není proto možné zapojit samotné čidlo přímo do přijímače, ale vždy pouze prostřednictvím ústředny.
Pro správnou činnost je nutno předem zkontrolovat (a dle potřeby aktualizovat s pomocí HPP-22), že:
- software vysílače Aurora 9 (pokud ji používáte) je verze 1.08 nebo novější
- software vysílačového modulu Spectra 24 (nebo VF dílu u Opticu 6 Sport 2,4GHz) je verze 3.01 nebo novější
- software přijímače Optima (7 nebo 9) je verze 2.02 nebo novější
- Návod, jak provést aktualizaci najdete ZDE.
- R1, R2 - pro připojení snímačů otáček
- C - pro připojení snímače proudu
- V - pro připojení snímače napětí
- G - pro připojení GPS čidla
- T1, T2, T3, T4 - pro připojení teplotních čidel
- Kabel a snímač je třeba spolehlivě upevnit tak, aby se neměnila jejich vzájemná poloha.
- Kabel musí pro dosažení maximální přesnosti měření vést středem otvoru ve snímači.
- Snímač musí být správně orientován po směru toku elektrického proudu. Správnou orientaci označuje šipka na boku snímače; elektrický proud teče vždy z místa o vyšším elektrickém potenciálu k místu s potenciálem nižším - např. z napájecího akumulátoru k regulátoru otáček, od zdroje ke spotřebiči. Ve stejném směru musí mířit i šipka na snímači.
- Snímač neumisťujte do blízkosti magnetů, protože to může nežádoucím způsobem ovlivnit měření. Činnost snímače může ovlivnit i další snímač proudu, pokud by byl umístěn v blízkosti.
Ústředna nevyžaduje žádné nastavování, zapojuje se pomocí dvojice kabelů s ní dodávaných - krouceným třížilovým kablíkem se vede telemetrie do vstupu DATA na přijímači, plochý kablík slouží k napájení ústředny a snímačů (4,8-8,4V). Připojit jej můžete přímo do nepoužívaného servovýstupu přijímače. Jsou-li všechny obsazené, potom pomocí Y-kabelu, nebo můžete napájení přivést přímo od vypínače přijímačového akumulátoru.

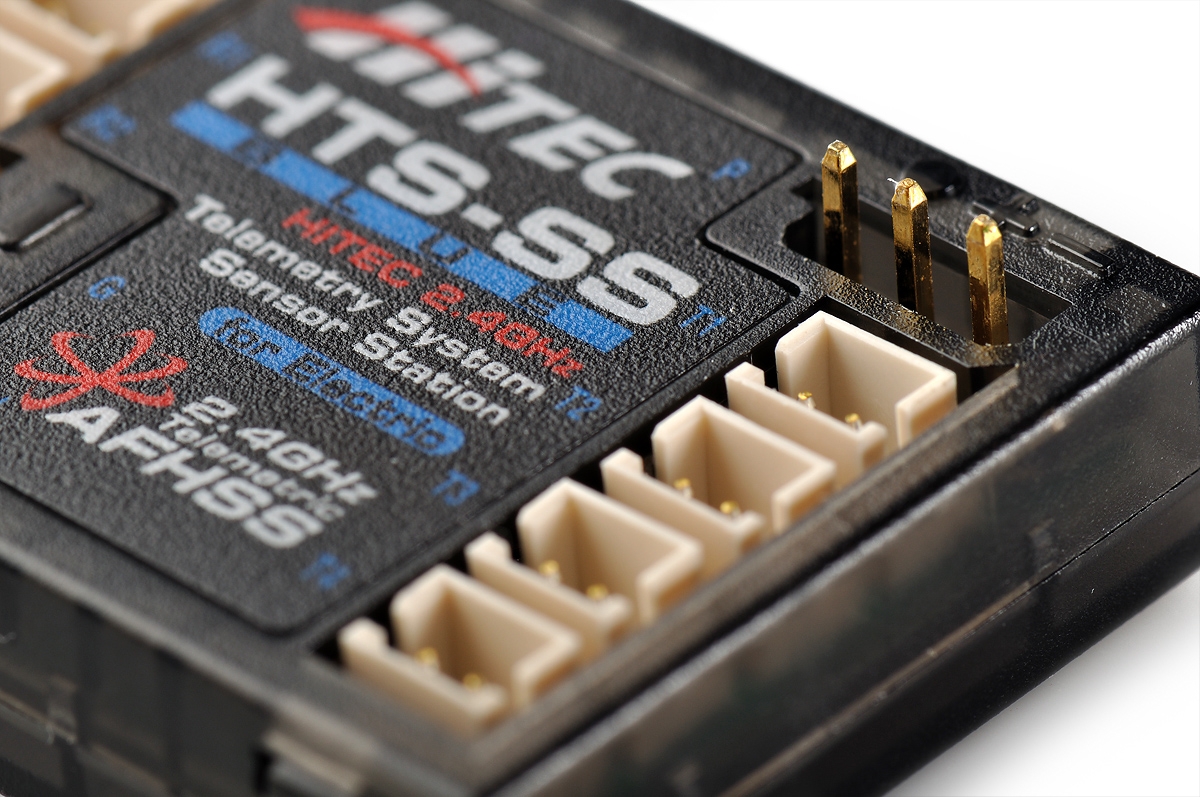

Kromě datového výstupu (DATA) a zásuvky napájení (P) má ústředna děvět zásuvek s nezáměnnými konektory pro různé druhy snímacích čidel:
Připojit můžete až dva snímače otáček, nezáleží, zda magnetické nebo optické, číslo zásuvky udává adresu, na níž se dané čidlo objeví na displeji vysílače Aurora 9 nebo na monitoru počítače při připojení prostřednictvím rozhraní HPP-22 k vysílačovému modulu.
Podobně můžete připojit až čtyři teplotní čidla, číslo zásuvky opět udává adresu čidla.
Při připojení snímače proudu je třeba na vysílači (nebo na připojeném PC či jiném telemetrickém rozhraní zvolit odpovídající typ snímače (C50 nebo C200, aby byla zobrazována správná hodnota proudu.
Sada telemetrické ústředny obsahuje: telemetrickou ústřednu HTS-SS Blue, napájecí kabel, datový kabel a oboustrannou pěnovou samolepící pásku.

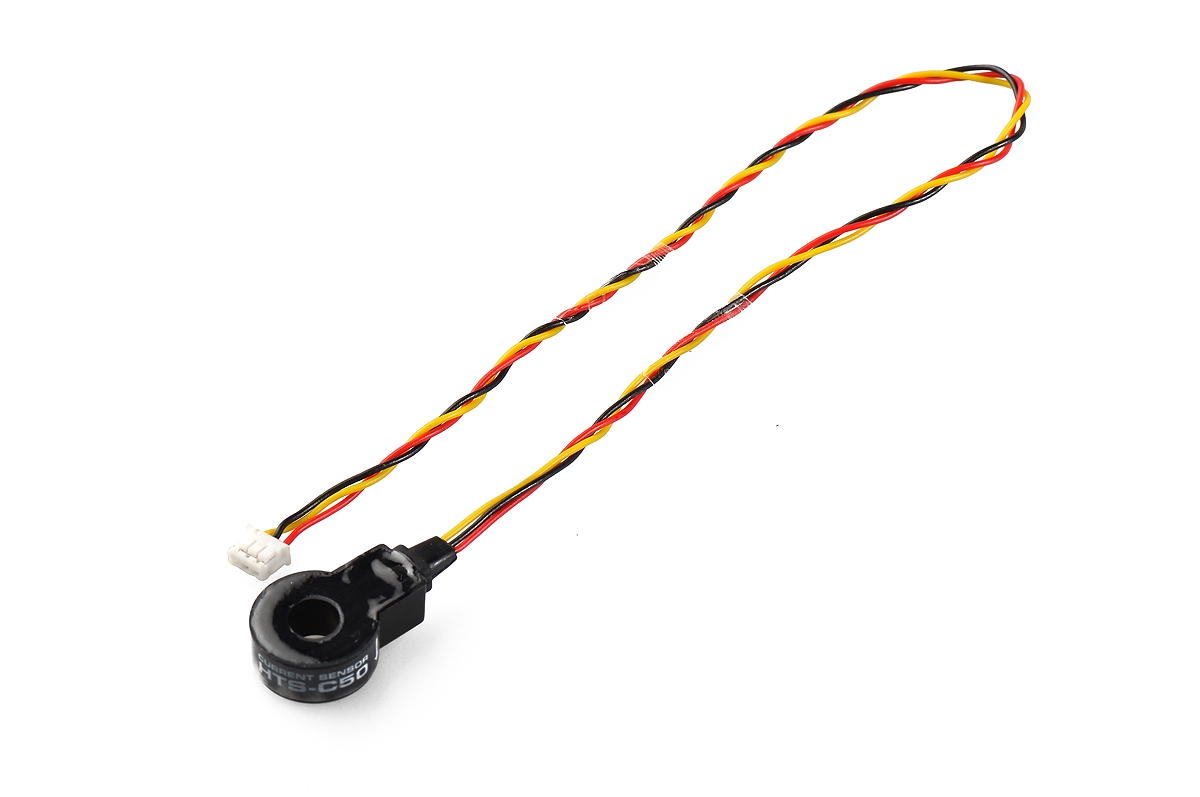

#5850 Snímač proudu 50 A (HTS-C50)

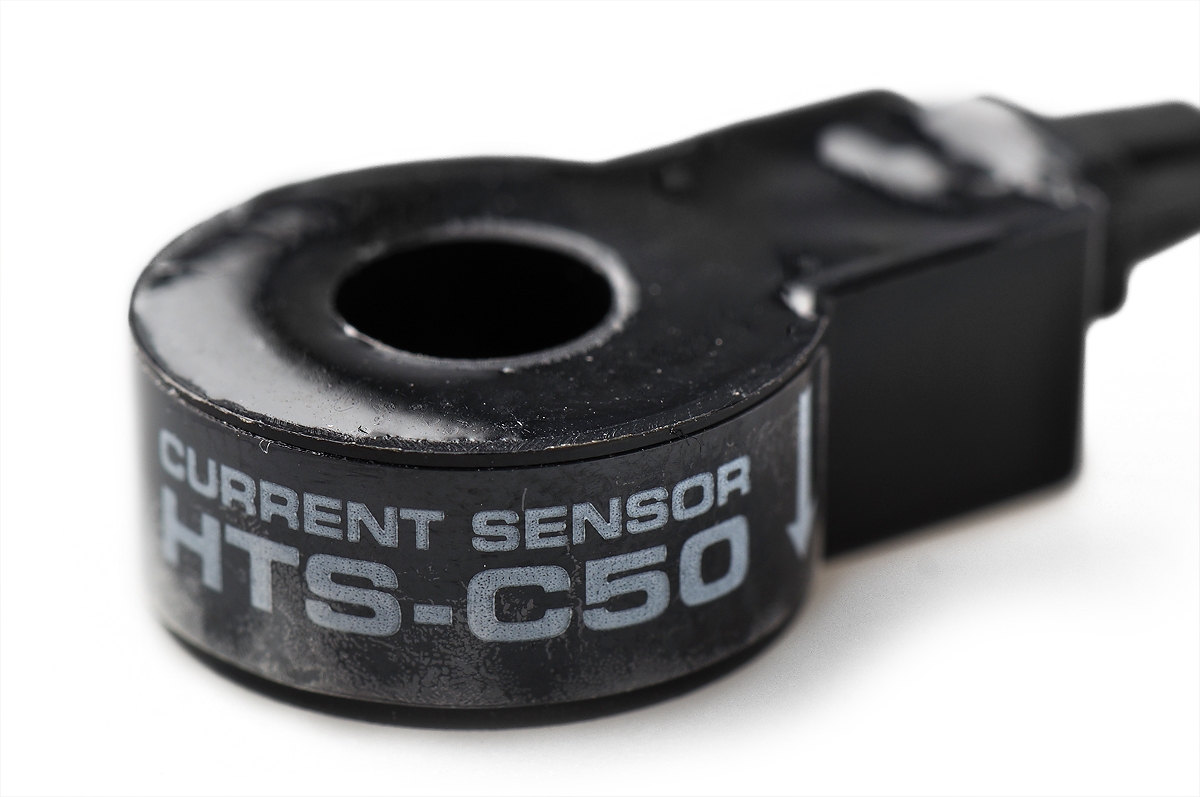

Snímač proudu HTS-C50 byl zkonstruován pro jednoduché a přesné měření stejnosměrného proudu do 50 A s rozlišením 0,1 A. Měření proudu je bezkontaktní, podobně jakou tzv. klešťových ampérmetrů, kde čidlo měří intenzitu elektromagnetického pole okolo vodiče, jež je úměrná velikosti protékajícího proudu. Snímač je tvořen toroidem, jehož středem se vede kabel, v němž se měří proud.
Zásady pro montáž:
Sada snímače obsahuje: snímač proudu HTS-C50.
#5851 Snímač napětí (HTS-VOLT)

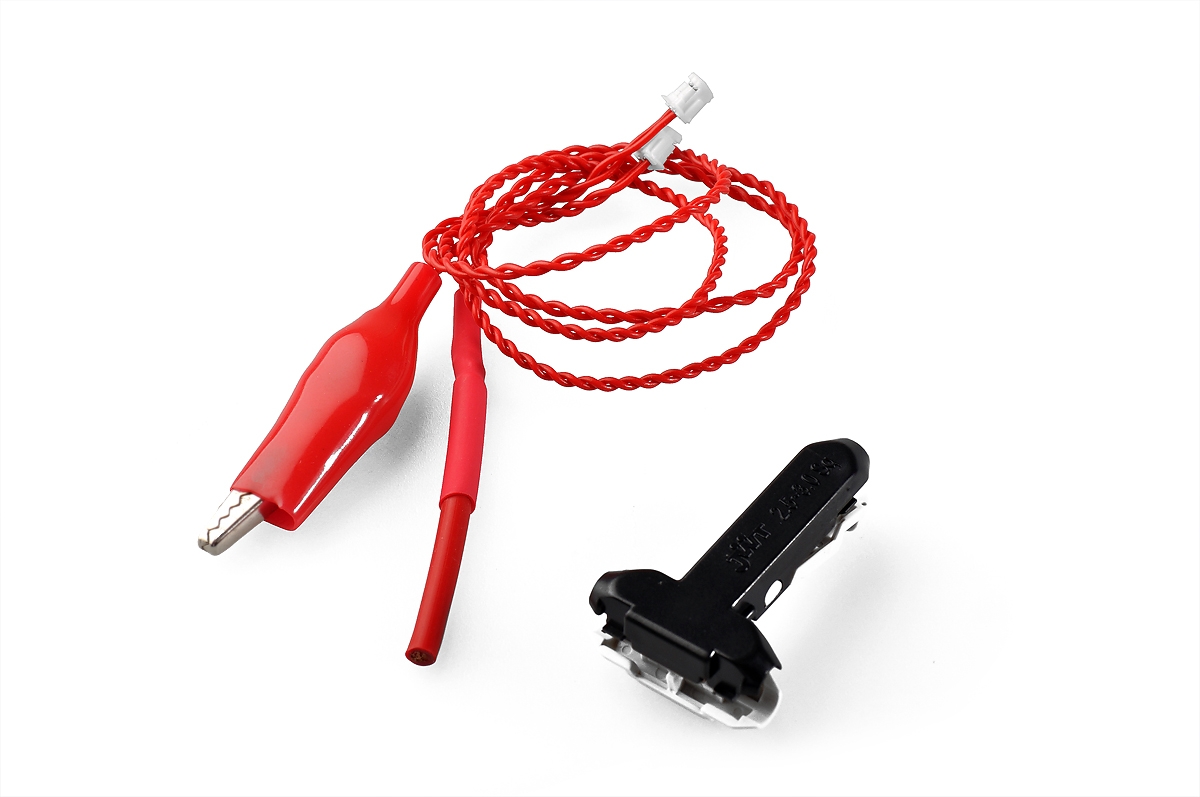

Snímač napětí slouží k měření stejnosměrného napětí v rozsahu 0 až 100 V. Celá elektronika je uložena v telemetrické ústředně, vnější část je pouze připojovací kabel dodávaný ve dvou provedeních: kabel s krokosvorkou a kabel s nalisovatelnou T-svorkou. T-svorka zajišťuje spolehlivější kontakt, ale mějte na paměti, že není konstruována pro opakované nasazování a snímání. Kabel s krokosvorkou je univerzálnější, ale je třeba dbát na to, aby při jeho používání nedošlo k náhodnému zkratu. Můžete také krokosvorku odpájet a nahradit ji vhodným konektorem - např. 2 mm zlaceným konektorem zajišˇˇtujícím spolehlivý kontakt.
Zapojení snímače napětí: (+) pól je je krokosvorka nebo T-svorka na kablíku zapojeném do zásuvky "V" na telemetrické ústředně HTS-SS Blue. (-) pól (“země”), vůči němuž se měří napětí, je (-) pól na servozásuvkách přijímače (za předpokladu, že je telemetrická ústředna normálně napájena z přijímače). Pokud byste chtěli měřit napětí na obvodu galvanicky odděleném od napájení přijímače, je nutno propojit (-) pól měřeného obvodu a (-) pól servozásuvek přijímače.
Připojení T-svorky: do "svislé" části T- svorky zalisujte připojovací kabel, do "příčky" zalisujte kabel, v němž chcete měřit napětí.
Sada snímače obsahuje: kabel s krokosvorkou, připojovací kabel pro T- svorku s konektorem, T-svorku.
#5834 - Snímač teploty (HTS-TEMP)
Snímač teploty slouží k dotykovému měření teploty - uplatní se např. při sledování teploty hlavy spalovacího motoru, akumulátorů, regulátorů otáček nebo jiných částí modelu, jejichž teplota nás může zajímat.
Vlastní sonda je obalena ve smršťovací fólii odolávající vyšším teplotám; provozní rozsah měřených teplot je -40°C až 200°C. To znamená, že čidla mohou měřit teplotu prakticky téměř kdekoliv v běžných modelech.
Sada snímače obsahuje: snímač teploty s kabelem.
#5849 HTS-SS Blue Telemetrická ústředna Elektro
| Napájení | 4,8 - 8,4 V (max. 2S Li-poly) |
| Rozsah provozních teplot | -20°C ~ +60°C |
| Rozměry | 34x24x5 mm |
| Hmotnost | 7 g bez kabelů, 12 g s kabely |
#5850 Snímač proudu 50 A (HTS-C50)
| Rozsah měření | 0 - 50 A |
| Rozlišovací schopnost | 0,1 A |
| Délka kabelu snímače | 250 mm |
| Rozměry (snímač) | 25x15x5 mm |
| Průměr "oka" snímače vnější/vnitřní | 15/6 mm |
| Hmotnost | 4 g |
#5851 Snímač napětí (HTS-VOLT)
| Rozsah měření | 0 - 100 V |
| Rozlišovací schopnost | 0,1 V |
| Délka kabelu snímače | 250 mm |
#5834 - Snímač teploty (HTS-TEMP)
| Rozsah měření | -40° ~ +200°C |
| Délka kabelu snímače | 350 mm |
| Rozměry (tělo čidla) | D2x5 mm |
| Hmotnost | 3 g |
