1HI29946 - 5846 HTS-SS Blue telemetrické kombo kompletní elektro
Telemetrické kombo pro modely s elektrickým pohonem, obsahuje telemetrickou ústřednu HTS-SS Blue, 4x teplotní senzory, GPS senzor, 1x snímač otáček optický a 1x magnetický,1x snímač proudu 50A a 1x 200A, 1x snímač napětí.
| Výrobca | Hitec |
| Kód | 1HI29946 |
| Tovar je nedostupný |
109,00 €
GARANCIA CENY
Našli ste lepšiu cenu?
RCM Pelikán » RC soupravy » Příslušenství » Telemetrie
Základná ponuka » RC súpravy » Telemetria HITEC
Charakteristika
Telemetrický systém Hitec 2.4GHz se díky telemetrické ústředně HTS-SS Blue rozrůstá o možnost měření proudu a napětí. Nyní můžete létat s vaším modelem A PŘITOM znát aktuální otáčky motoru, proudový odběr pohonného elektromotoru nebo jiného palubního zařízení, napětí napájecího akumulátoru nebo v jiném místě palubní elektroinstalace, teploty na různých místech a GPS informace zahrnující údaje o poloze, rychlosti a výšce. Systém je možno instalovat do většiny létajících modelů: vrtulníků, větroňů, modelů poháněných elektromotorem.
#5846 HTS Blue Telemetrické kombo kompletní Elektro

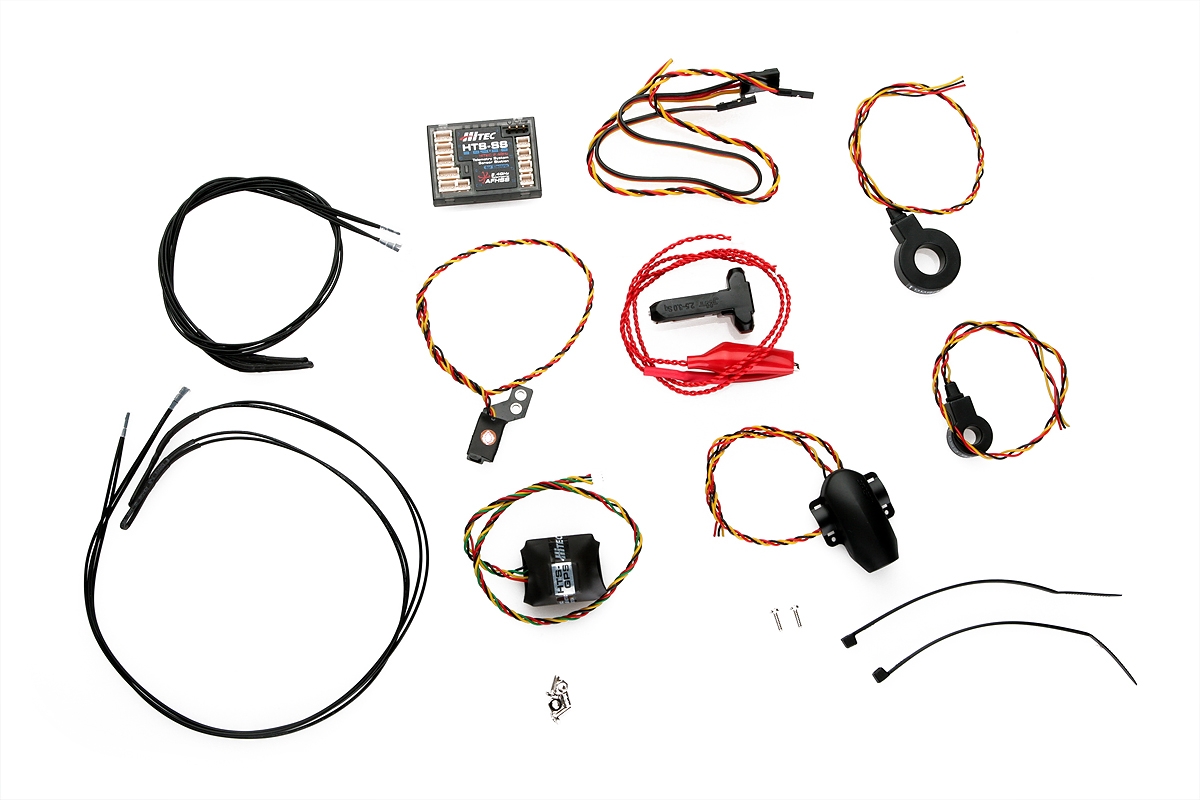

Pro snadný start Hitec připravil komplet obsahující telemetrickou ústřednu a sadu snímačů pro elektrolety:
- 1x Optický snímač otáček (O-RPM)
- 1x Magnetický snímač otáček (HTS-MRPM)
- 4x Snímač teploty (HTS-TEMP)
- 1x Snímač proudu HTS-C50 (do 50 A)
- 1x Snímač proudu HTS-C200 (do 200 A)
- 1x Snímač napětí HTS-VOLT (0-100 V)
- 1x GPS snímač (HTS-GPS)
Vzhledem k malým rozměrům a nízké hmotnosti (ústředna se VŠEMI snímači připojenými váží cca 45 g - tj. tolik, co jedno standardní servo), je možno telemetrické údaje získávat i z paluby malých a lehkých modelů.

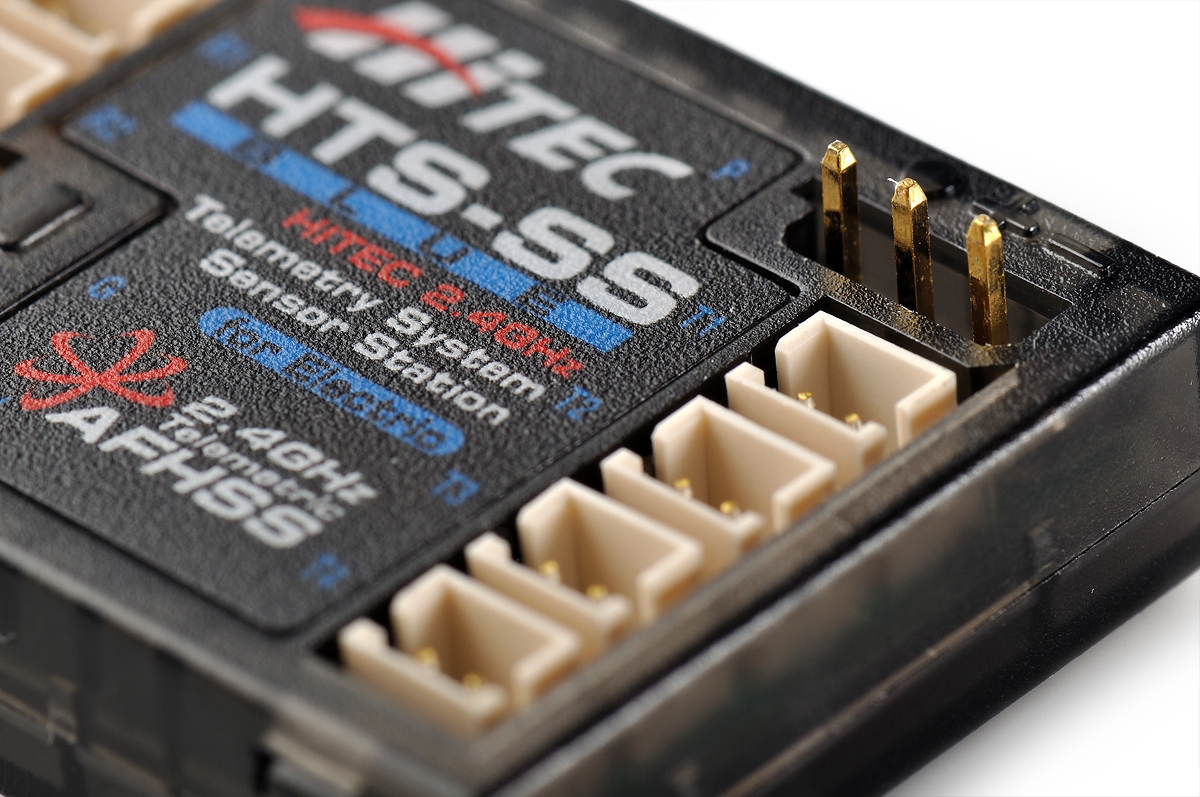

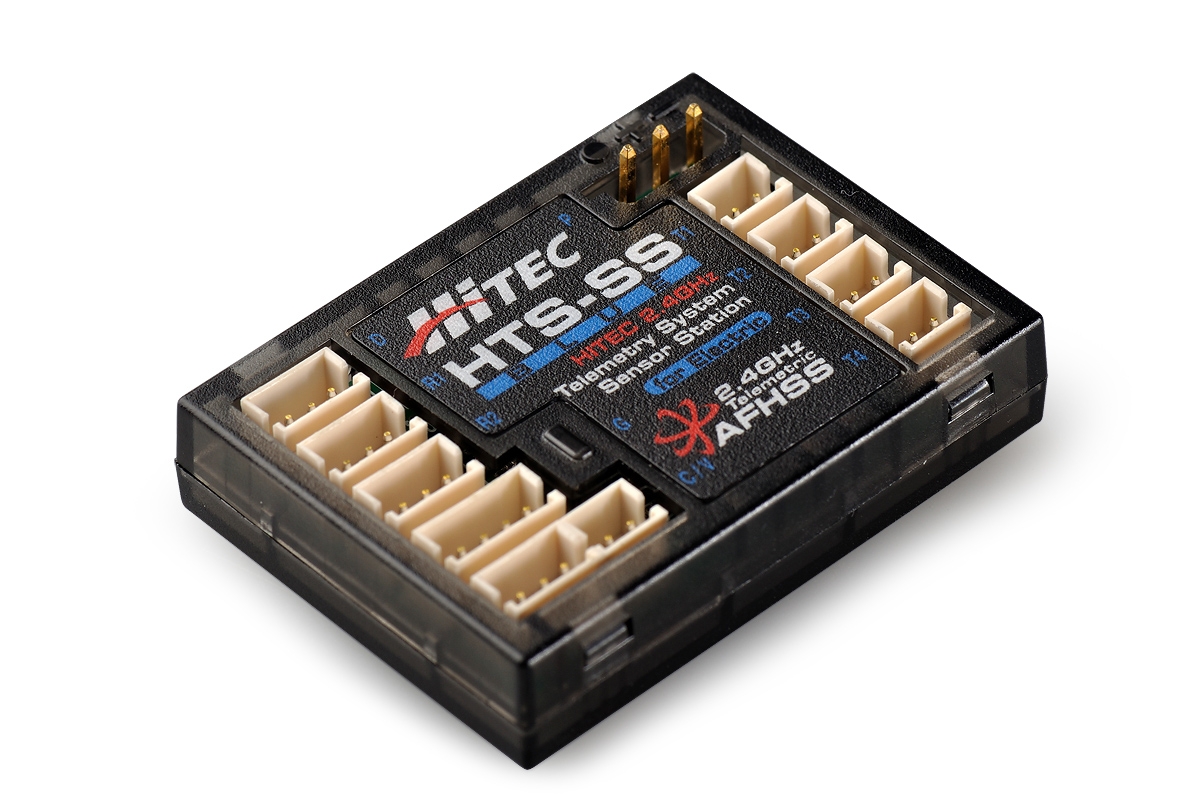

#5849 HTS-SS Blue Telemetrická ústředna Elektro
Telemetrická ústředna slouží k sběru dat z vnějších čidel (až 9 snímačů) a jejjich přenosu do telemetrického přijímače Hitec s datovým vstupem (v tuto chvíli Optima 7 a Optima 9). Jak naznačuje název ("Elektro"), je optimalizována především pro modely poháněné elektromotorem - letadla, vrtulníky, auta i lodě. Ústředna obsahuje elektroniku "obsluhující" jednotlivá čidla - není proto možné zapojit samotné čidlo přímo do přijímače, ale vždy pouze prostřednictvím ústředny.
Pro správnou činnost je nutno předem zkontrolovat (a dle potřeby aktualizovat s pomocí HPP-22), že:
- software vysílače Aurora 9 (pokud jeji používáte) je verze 1.08 nebo novější
- software vysílačového modulu Spectra 24 (nebo VF dílu u Opticu 6 Sport 2,4GHz) je verze 3.01 nebo novější
- software přijímače Optima (7 nebo 9) je verze 2.02 nebo novější
- Návod, jak provést aktualizaci najdete ZDE.
- R1, R2 - pro připojení snímačů otáček
- C - pro připojení snímače proudu
- V - pro připojení snímače napětí
- G - pro připojení GPS čidla
- T1, T2, T3, T4 - pro připojení teplotních čidel
- Kabel a snímač je třeba spolehlivě upevnit tak, aby se neměnila jejich vzájemná poloha.
- Kabel musí pro dosažení maximální přesnosti měření vést středem otvoru ve snímači.
- Snímač musí být správně orientován po směru toku elektrického proudu. Správnou orientaci označuje šipka na boku snímače; elektrický proud teče vždy z místa o vyšším elektrickém potenciálu k místu s potenciálem nižším - např. z napájecího akumulátoru k regulátoru otáček, od zdroje ke spotřebiči. Ve stejném směru musí mířit i šipka na snímači.
- Snímač neumisťujte do blízkosti magnetů, protože to může nežádoucím způsobem ovlivnit měření. Činnost snímače může ovlivnit i další snímač proudu, pokud by byl umístěn v blízkosti.
- Kabel a snímač je třeba spolehlivě upevnit tak, aby se neměnila jejich vzájemná poloha.
- Kabel musí pro dosažení maximální přesnosti měření vést středem otvoru ve snímači.
- Snímač musí být správně orientován po směru toku elektrického proudu. Správnou orientaci označuje šipka na boku snímače; elektrický proud teče vždy z místa o vyšším elektrickém potenciálu k místu s potenciálem nižším - např. z napájecího akumulátoru k regulátoru otáček, od zdroje ke spotřebiči. Ve stejném směru musí mířit i šipka na snímači.
- Snímač neumisťujte do blízkosti magnetů, protože to může nežádoucím způsobem ovlivnit měření. Činnost snímače může ovlivnit i další snímač proudu, pokud by byl umístěn v blízkosti.
- zeměpisnou šířku
- zeměpisnou délku
- nadmořskou výšku (absolutní údaj) nebo relativní výšku oproti bodu vzletu (volí se softwarově na vysílači Aurora 9 nebo v PC softwaru)
- datum a čas (světový, UTC - dvě hodiny pozadu za středoevropským letním časem, jednu hodinu pozadu za středoevropským časem)
- rychlost pohybu modelu
- kurs modelu
- vzdálenost modelu v přímé linii a vzdálenost
- vzdálenost modelu od kolmého průmětu modelu na zem k místu startu
Ústředna nevyžaduje žádné nastavování, zapojuje se pomocí dvojice kabelů s ní dodávaných - krouceným třížilovým kablíkem se vede telemetrie do vstupu DATA na přijímači, plochý kablík slouží k napájení ústředny a snímačů (4,8-8,4V). Připojit jej můžete přímo do nepoužívaného servovýstupu přijímače. Jsou-li všechny obsazené, potom pomocí Y-kabelu, nebo můžete napájení přivést přímo od vypínače přijímačového akumulátoru.

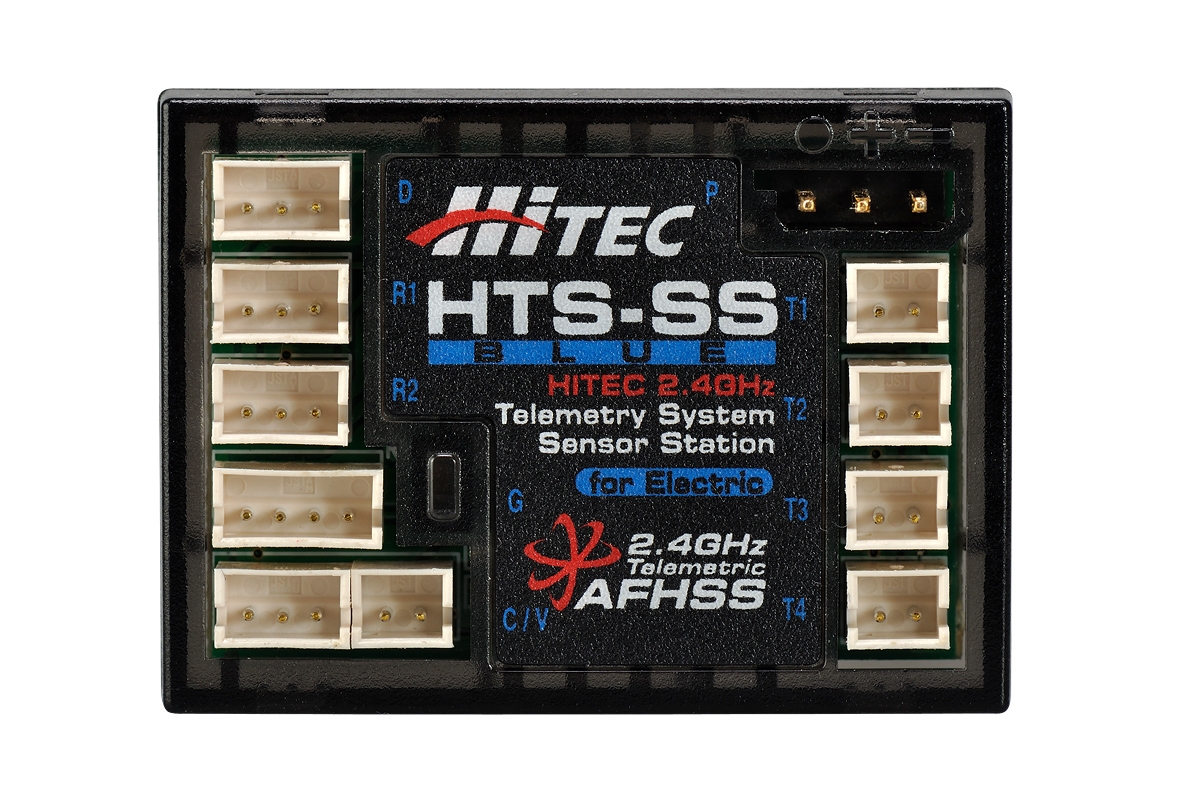

Kromě datového výstupu (DATA) a zásuvky napájení (P) má ústředna děvět zásuvek s nezáměnnými konektory pro různé druhy snímacích čidel:
Připojit můžete až dva snímače otáček, nezáleží, zda magnetické nebo optické, číslo zásuvky udává adresu, na níž se dané čidlo objeví na displeji vysílače Aurora 9 nebo na monitoru počítače při připojení prostřednictvím rozhraní HPP-22 k vysílačovému modulu.
Podobně můžete připojit až čtyři teplotní čidla, číslo zásuvky opět udává adresu čidla.
Při připojení snímače proudu je třeba na vysílači (nebo na připojeném PC či jiném telemetrickém rozhraní zvolit odpovídající typ snímače (C50 nebo C200, aby byla zobrazována správná hodnota proudu.
Sada telemetrické ústředny obsahuje: telemetrickou ústřednu HTS-SS Blue, napájecí kabel, datový kabel a oboustrannou pěnovou samolepící pásku.
#5833 - Optický snímač otáček (O-RPM)
Optický snímač otáček je určen pro větší modely (zvl. vrtulníky) létající pod širou oblohou.
Instalace je jednoduchá. Snímač upevněte na ocasní nosník vrtulníku pomocí dvou stahovacích pásek dodávaných se snímačem a zapojte do telemetrické ústředny. Pro modely letadel můžete snímač upevnit např. na kryt motoru šrouby nebo oboustrannou samolepící páskou tak, aby měl nerušený "výhled" na otáčející se vrtuli.
Snímač může být za příznivých podmínek umístěn ve vzdálenosti až 1 500 mm od (velké) vrtule nebo rotoru - za předpokladu, že je instalován dostatečně daleko od objektů, které by mohly měření ovlivňovat (např. od stabilizačních plošek, "pádel", u vrtulníku). Samozřejmě záleží na rozměrech rotujícího objektu - pro měření otáček osmipalcové vrtule na malé elektře musíte jít podstatně blíže, než v případě velké dvacetipalcové "lopaty" na dospělém elektroletu.
V menu otáčkoměru na PC nebo na Auroře 9 je třeba samozřejmě nastavit správný počet listů vrtule (rotoru).
Sada snímače obsahuje: optický snímač otáček s kabelem, 2 stahovací pásky, samolepící oboustrannou pěnovou pásku, 2 vruty 8x1,8 mm.
#5834 - Snímač teploty (HTS-TEMP)
Snímač teploty slouží k dotykovému měření teploty - uplatní se např. při sledování teploty hlavy spalovacího motoru, akumulátorů, regulátorů otáček nebo jiných částí modelu, jejichž teplota nás může zajímat.
Vlastní sonda je obalena ve smršťovací fólii odolávající vyšším teplotám; provozní rozsah měřených teplot je -40°C až 200°C. To znamená, že čidla mohou měřit teplotu prakticky téměř kdekoliv v běžných modelech.
Sada snímače obsahuje: 2 snímače teploty s kabelem.

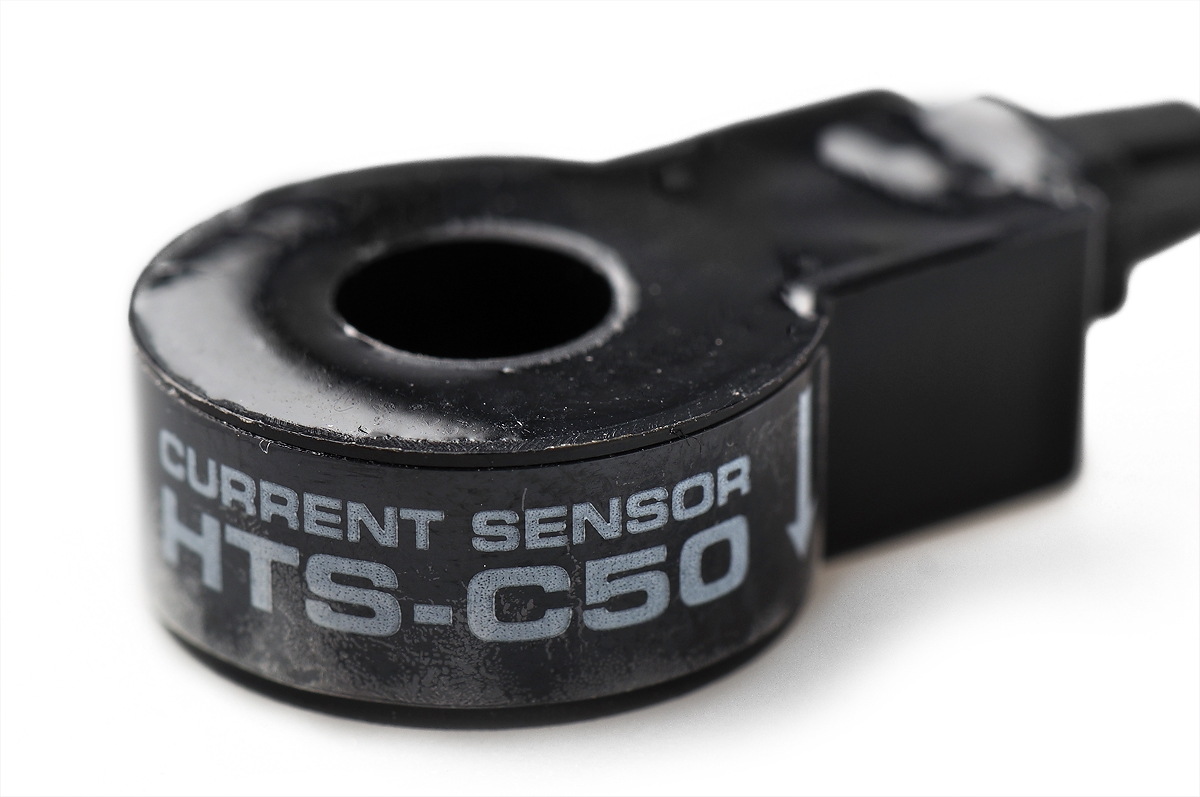

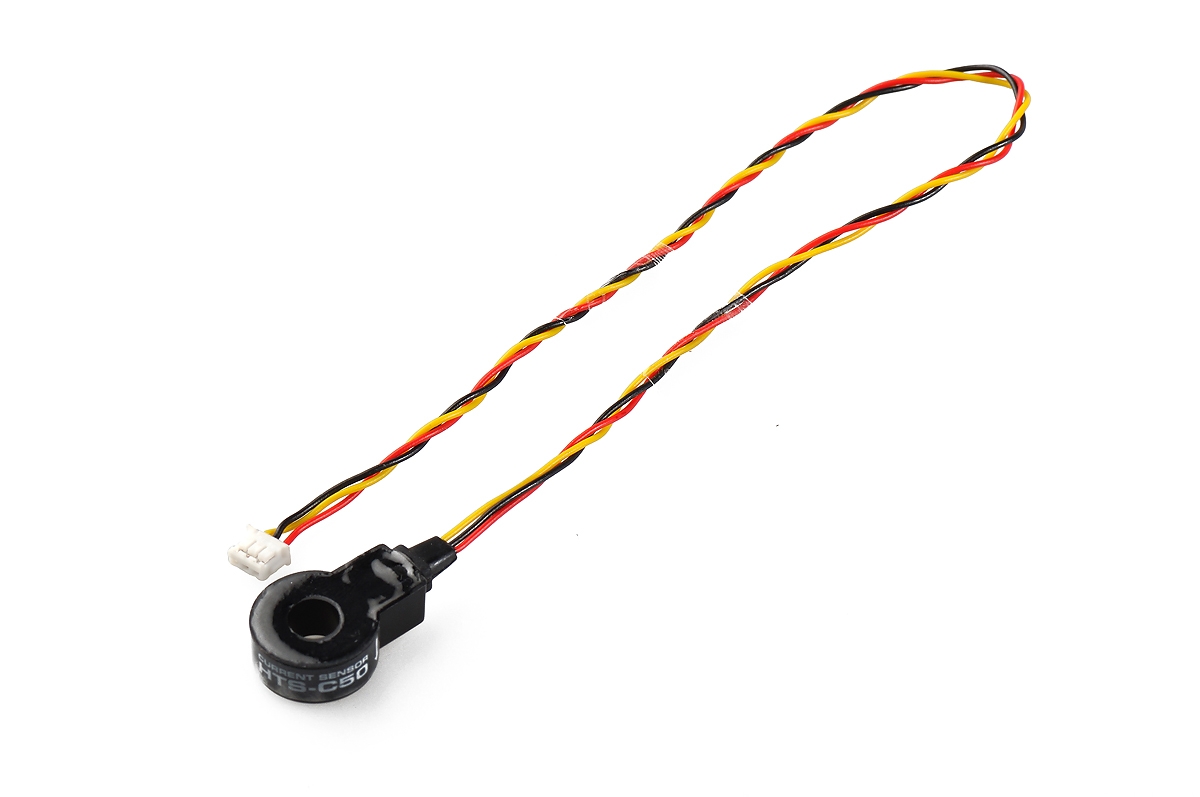

#5850 Snímač proudu 50 A (HTS-C50)
Snímač proudu HTS-C50 byl zkonstruován pro jednoduché a přesné měření stejnosměrného proudu do 50 A s rozlišením 0,1 A. Měření proudu je bezkontaktní, podobně jakou tzv. klešťových ampérmetrů, kde čidlo měří intenzitu elektromagnetického pole okolo vodiče, jež je úměrná velikosti protékajícího proudu. Snímač je tvořen toroidem, jehož středem se vede kabel, v němž se měří proud.
Zásady pro montáž:
Sada snímače obsahuje: snímač proudu HTS-C50.

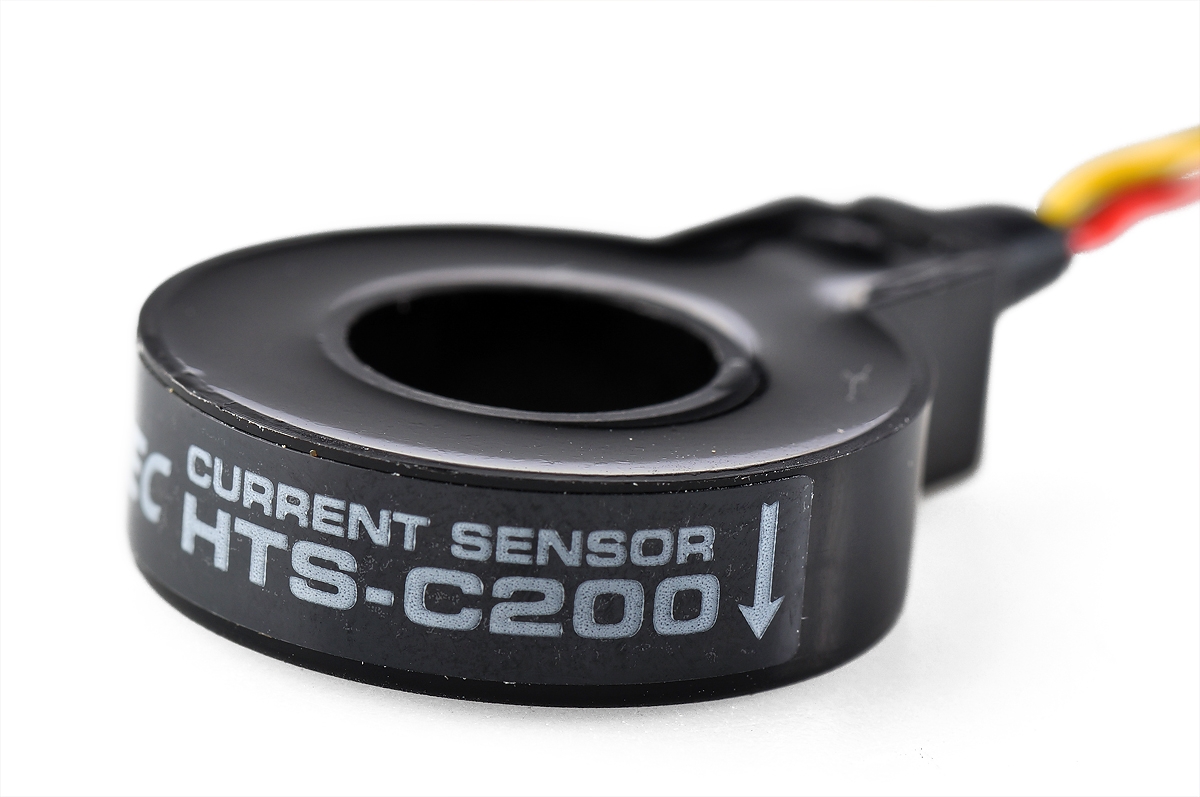

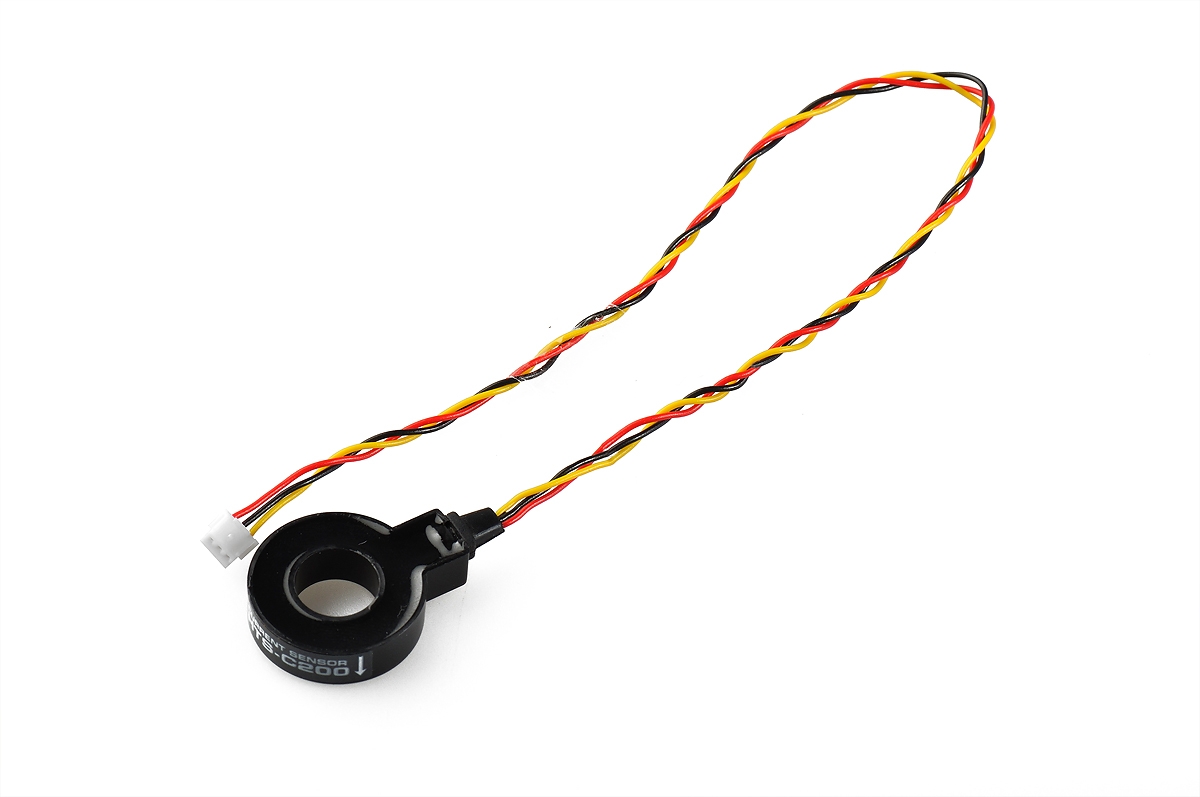

#5855 Snímač proudu 200 A (HTS-C200)
Snímač proudu HTS-C200 byl zkonstruován pro jednoduché a přesné měření stejnosměrného proudu do 200 A s rozlišením 1 A. Měření proudu je bezkontaktní, podobně jakou tzv. klešťových ampérmetrů, kde čidlo měří intenzitu elektromagnetického pole okolo vodiče, jež je úměrná velikosti protékajícího proudu. Snímač je tvořen toroidem, jehož středem se vede kabel, v němž se měří proud.
Zásady pro montáž:
Sada snímače obsahuje: snímač proudu HTS-C200.

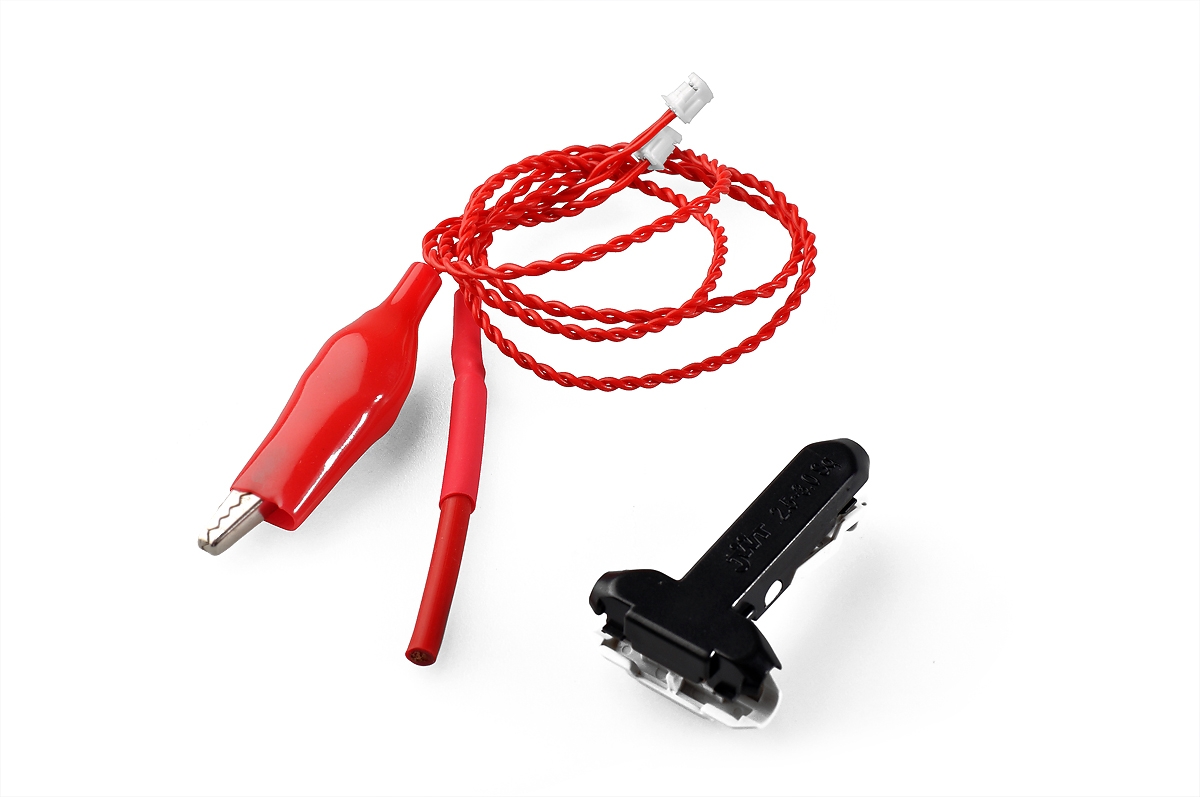

#5855 Snímač napětí (HTS-VOLT)
Snímač napětí slouží k měření stejnosměrného napětí v rozsahu 0 až 100 V. Celá elektronika je uložena v telemetrické ústředně, vnější část je pouze připojovací kabel dodávaný ve dvou provedeních: kabel s krokosvorkou a kabel s nalisovatelnou T-svorkou. T-svorka zajišťuje spolehlivější kontakt, ale mějte na paměti, že není konstruována pro opakované nasazování a snímání. Kabel s krokosvorkou je univerzálnější, ale je třeba dbát na to, aby při jeho používání nedošlo k náhodnému zkratu. Můžete také krokosvorku odpájet a nahradit ji vhodným konektorem - např. 2 mm zlaceným konektorem zajišˇˇtujícím spolehlivý kontakt.
Zapojení snímače napětí: (+) pól je je krokosvorka nebo T-svorka na kablíku zapojeném do zásuvky "V" na telemetrické ústředně HTS-SS Blue. (-) pól (“země”), vůči němuž se měří napětí, je (-) pól na servozásuvkách přijímače (za předpokladu, že je telemetrická ústředna normálně napájena z přijímače). Pokud byste chtěli měřit napětí na obvodu galvanicky odděleném od napájení přijímače, je nutno propojit (-) pól měřeného obvodu a (-) pól servozásuvek přijímače.
Připojení T-svorky: do "svislé" části T- svorky zalisujte připojovací kabel, do "příčky" zalisujte kabel, v němž chcete měřit napětí.
Sada snímače obsahuje: kabel s krokosvorkou, připojovací kabel pro T- svorku s konektorem, T-svorku.
#5836 GPS snímač (HTS-GPS)
GPS senzor Hitec je speciálně konstruován pro použití v RC modelech pohybujících se v třírozměrném prostoru - na rozdíl od antén v GPS navigacích pro automobily schopných přijímat signál ze satelitů v jediném směru (kolmo na plochu čidla), je kubická anténa Hitec schopna přijímat v 5 směrech. Díky tomu může stabilně přijímat GPS data dokonce i při 3D létání.
Snímač se jednoduše upevní pomocí oboustranné pěnové samolepící pásky na horní část modelu tak, aby kubická anténa měla "volný výhled" na navigační satelity kroužící na oběžné dráze okolo země a kabel snímače mířil v podélné ose modelu.
GPS poskytuje běžné údaje (zobrazováno na displeji Aurory 9):
Na monitoru počítače připojeného prostřednictvím HPP-22 můžete sledovat ještě
PC také umožní zaznamenávat průběh letu (jízdy) a do paměti ukládat údaje všech snímačů, nejen GPS.
Formát data (den/měsíc/rok), používání metrických nebo anglosasských (imperiálních) měrných jednotek a způsob udávání výšky (absolutní/relativní) se nastavuje softwarově na vysílači Aurora 9 nebo v PC softwaru.
Přesnost a stabilita ůdajů samozřejmě závisejí na počtu navigačních satelitů, které GPS snímač "vidí".
Pozn.: Při prvním spuštění systému trvá úvodní zaměření polohy poněkud déle - také v závislosti na tom, kde se nacházíte. Jakmile je systém v provozu, pamatuje si poslední polohu po dobu cca 4 hodin. Při opětovném zapnutí na stejném místě během těchto 4 hodin je úvodní zjišťování polohy mnohem rychlejší.
Pozn.: Při extrémním 3D létání může dojít ke ztrátě signálu. Nastane-li tato situace, zkuste model stabilizovat do vodorovného letu, dokud není spojení s navigačními satelity obnoveno.
Sada snímače obsahuje: GPS snímač s kubickou anténou a kabelem, oboustrannou pěnovou samolepící pásku.
#5842 Magnetický snímač otáček (HTS-MRPM)
Magnetický snímač otáček je vhodný pro aplikace, kdy není možné použít optické měření otáček (např. vzhledem na rozměry optického snímače). Magnetický snímač také zajišťuje přesnější měření otáček, bez vlivu intenzity osvětlení a povětrnostních podmínek.
Otáčky sledovaného objektu jsou měřeny s pomocí permanentního magnetu upevněného na objekt a snímače, v jehož bezprostřední blízkosti se magnet pohybuje. Nejlepších výsledků dosáhneme , pokud je vzdálenost mezi snímačem a magnetem menší než 1 mm.
Magnet můžete vlepit epoxidem do zahloubení (o průmětu 4 mm a hloubce 2,5 mm) vyvrtaného např. do zadního disku vrtulového kuželu, setrvačníku motoru u auta nebo vrtulníku apod. Vzhledem k tomu, že u objektů otáčejících se vysokou rychlostí je nezbytné zachovávat jejich vyvážení, magnety se obvykle montují v páru symetricky vzhledem k ose otáčení. Druhý magnet se upevní s opačnou polaritou (je označena značkou "+" na magnetu), aby neovlivňoval naměřený údaj. Naopak u objektů s nízkým počtem otáček je možno přesnost měření zvýšit použitím více magnetů, výsledek je poté nutno vydělit počtem magnetů - tuto korekci můžete provést automaticky nastavením vrtule o násobném počtu listů v PC softwaru nebo softwaru vysílače Aurora 9. Při použití jednoho magnetu v menu otáčkoměru nastavte na Auroře 9 "Vrt.-M" resp. "Prop-M", pro dva magnety "Vrt.-2" resp. "Prop-2" atd..
Držák se snímací Hallovou sondou se upevní šrouby do bezprostřední blízkosti dráhy, po níž se pohybuje magnet.
Sada snímače obsahuje: sondu snímače na držáku s kabelem, 3 magnety, 2 šrouby M2,3x6 mm s maticí.
#5849 HTS-SS Blue Telemetrická ústředna Elektro
| Napájení | 4,8 - 8,4 V (max. 2S Li-poly) |
| Rozsah provozních teplot | -20°C ~ +60°C |
| Rozměry | 34x24x5 mm |
| Hmotnost | 7 g bez kabelů, 12 g s kabely |
#5833 - Optický snímač otáček (O-RPM)
| Rozsah měření | 0 ~ 50 000 ot./min |
| Délka kabelu čidla | 250 mm |
| Rozměry (tělo snímače) | 35x15x11 mm |
| Rozměry (tělo snímače s patkami) | 35x26x11 mm |
| Hmotnost | 3 g |
#5834 - Snímač teploty (HTS-TEMP)
| Rozsah měření | -40° ~ +200°C |
| Délka kabelu snímače | 350 mm |
| Rozměry (tělo čidla) | D2x5 mm |
| Hmotnost | 3 g |
#5850 Snímač proudu 50 A (HTS-C50)
| Rozsah měření | 0 - 50 A |
| Rozlišovací schopnost | 0,1 A |
| Délka kabelu snímače | 250 mm |
| Rozměry (snímač) | 25x15x5 mm |
| Průměr "oka" snímače vnější/vnitřní | 15/6 mm |
| Hmotnost | 4 g |
#5855 Snímač proudu 200 A (HTS-C200)
| Rozsah měření | 0 - 200 A |
| Rozlišovací schopnost | 1 A |
| Délka kabelu snímače | 250 mm |
| Rozměry (snímač) | 34x22x6 mm |
| Průměr "oka" snímače vnější/vnitřní | 22/10,5 mm |
| Hmotnost | 7 g |
#5855 Snímač napětí (HTS-VOLT)
| Rozsah měření | 0 - 100 V |
| Rozlišovací schopnost | 0,1 V |
| Délka kabelu snímače | 250 mm |
#5836 GPS snímač (HTS-GPS)
| Výška | 0 ~ 9 000 m |
| Rychlost | 0 ~ 559 km/h |
| Kurs | 0 ~ 360° |
| Opakovací frekvence měření polohy | 0,5 s |
| Délka kabelu čidla | 250 mm |
| Rozměry (tělo snímače s patkami) | 23x22x16 mm |
| Hmotnost (včetně kabelu) | 7 g |
#5842 Magnetický snímač otáček (HTS-MRPM)
| Rozsah měření | 0 ~ 70 000 ot./min |
| Délka kabelu čidla | 250 mm |
| Rozměry sondy snímače | 30,5x15x6,5 mm |
| Rozměry magnetu | D4,0x2,5 mm |
| Hmotnost (včetně kabelu) | 2 g |
