1HI29951 - 5853 HTS-SS Advance Telemetrická ústředna
Jednotka řídící elektroniky shromažďující data z jednotlivých telemetrických snímačů určená pro všechny snímače Hitec. 14 vstupů pro snímače (4+1x teplota, 2x otáčky, GPS, napětí, proud, Servo manager, rychloměr, výškoměr/vario).
| Výrobca | Hitec |
| Kód | 1HI29951 |
| Tovar je nedostupný |
22,76 €
GARANCIA CENY
Našli ste lepšiu cenu?
RCM Pelikán » RC soupravy » Příslušenství » Telemetrie
Základná ponuka » RC súpravy » Telemetria HITEC
Charakteristika
Telemetrická ústředna slouží k sběru dat z vnějších čidel (až 14 snímačů) a jejjich přenosu do telemetrického přijímače Hitec s datovým vstupem (v tuto chvíli Optima 7 a Optima 9). Jak naznačuje název, umožňuje použití všech senzorů Hitec v modelech všecho druhu - letadlech, vrtulnících, autech i lodích. Ústředna obsahuje elektroniku "obsluhující" jednotlivá čidla - není proto možné zapojit samotné čidlo přímo do přijímače, ale vždy pouze prostřednictvím ústředny.
Pro správnou činnost je nutno předem zkontrolovat (a dle potřeby aktualizovat s pomocí HPP-22, verze softwaru 1.14 nebo novější), že:
- software vysílače Aurora 9 (pokud jej používáte) je verze 1.09 nebo novější
- software vysílače Eclipse 7 Pro (pokud jej používáte) je verze 1.03 nebo novější
- software vysílačového modulu Spectra 24 (nebo vestavěného VF dílu u Eclipse 7 Pro, Opticu 6 Sport 2,4GHz, Opticu 5) je verze 3.01 nebo novější
- software přijímače Optima (7 nebo 9) je verze 2.02 nebo novější
- software hlasového výstupu telemetrie HTS-Voice je verze 1.04 nebo novější
(Návod, jak provést aktualizaci najdete ZDE.)
Ústředna nevyžaduje žádné nastavování, zapojuje se pomocí dvojice kabelů s ní dodávaných - krouceným třížilovým kablíkem se vede telemetrie do vstupu DATA na přijímači, plochý kablík slouží k napájení ústředny a snímačů (4,8-8,4V). Připojit jej můžete přímo do nepoužívaného servovýstupu přijímače. Jsou-li všechny obsazené, potom pomocí Y-kabelu, nebo můžete napájení přivést přímo od vypínače přijímačového akumulátoru.

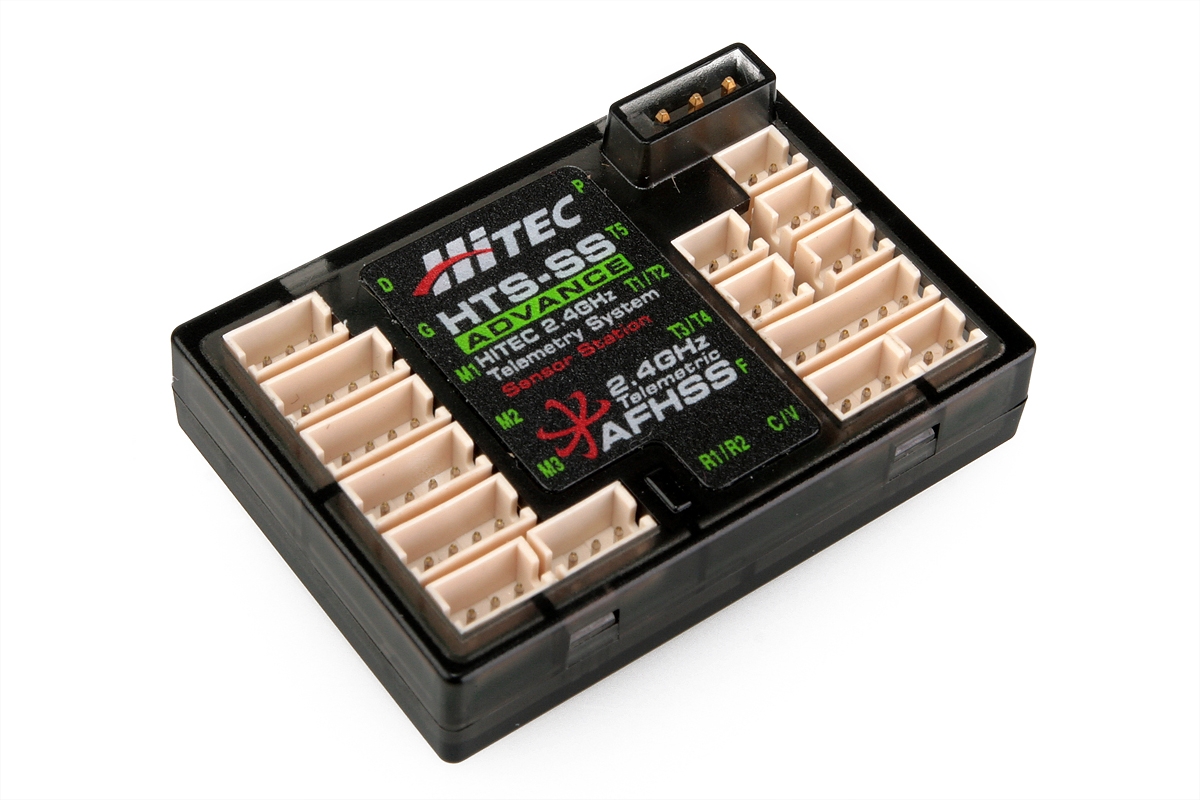

Kromě datového výstupu (DATA) a zásuvky napájení (P) má ústředna čtrnáct zásuvek s nezáměnnými konektory pro různé druhy snímacích čidel:
- G - pro připojení GPS čidla
- M1 - pro připojení snímače rychlosti s Pitotovou trubicí
- M2 - pro připojení Servo Manageru
- M3 - pro připojení výškoměru/variometru
- R1, R2 - pro připojení snímačů otáček
- T5 - pro připojení čidla měření teploty motoru
- T1, T2, T3, T4 - pro připojení teplotních čidel
- F - pro připojení snímače stavu paliva
- C - pro připojení snímače proudu
- V - pro připojení snímače napětí
Připojit můžete až dva snímače otáček, nezáleží, zda magnetické nebo optické, číslo zásuvky udává adresu, na níž se dané čidlo objeví na displeji vysílače Aurora 9 nebo na monitoru počítače při připojení prostřednictvím rozhraní HPP-22 k vysílačovému modulu.
Podobně můžete připojit až čtyři + jedno teplotní čidlo, číslo zásuvky opět udává adresu čidla.
Při připojení snímače proudu je třeba na vysílači (nebo na připojeném PC či jiném telemetrickém rozhraní) zvolit odpovídající typ snímače (C50 nebo C200), aby byla zobrazována správná hodnota proudu.

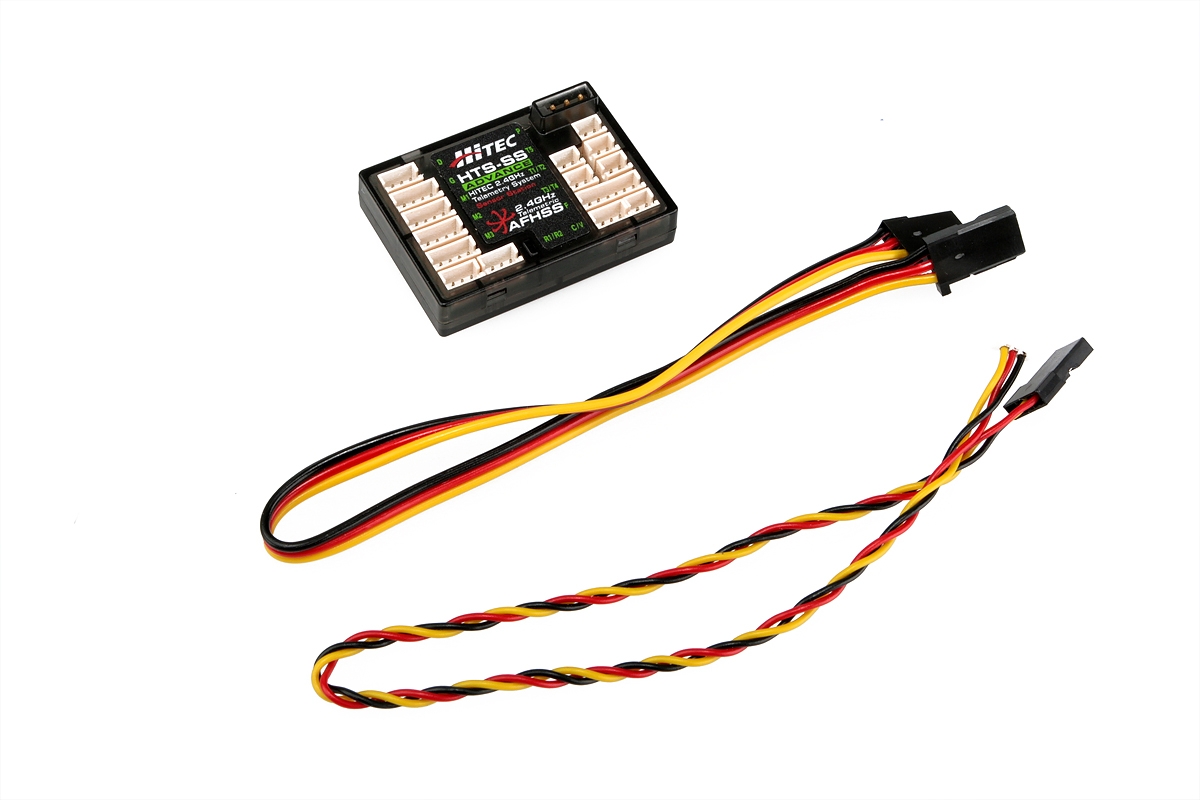

Sada telemetrické ústředny obsahuje: telemetrickou ústřednu HTS-SS Advance, napájecí kabel, datový kabel a oboustrannou pěnovou samolepící pásku, návod.
| Napájení | 4,8 - 8,4 V (max. 2S Li-poly) |
| Rozsah provozních teplot | -20°C ~ +60°C |
| Rozměry | 40,4x28,4x9,5 mm |
| Hmotnost | 8 g bez kabelů, 14 g s kabely |
