1HI29955 - 5858 HTS-SS Advance combo pro větroně

Telemetrické kombo Advance optimalizované pro větroně, obsahuje telemetrickou ústřednu HTS-SS Advance a čidla: 2x teplota, 1x Servo manager, 1x výškoměr/vario, 1x rychloměr s Pitotovou trubicí, 1x GPS.

VýrobcaHitec
Kód1HI29955
Tovar je nedostupný

128,82 €

GARANCIA CENY
Našli ste lepšiu cenu?

Prehľad
Parametre
Foto a prílohy
Súvisiace produkty

Charakteristika

Telemetrický systém Hitec 2.4GHz se nyní díky telemetrické ústředně HTS-SS Advance rozrůstá o možnost připojení čidla s Pitotovou trubicí pro měření skutečné vzdušné rychlosti, barometrického výškoměru/variometru pro přesné měření výšky a zvukovou signalizaci stoupání nebo klesání, čtyřkanálového Servo manageru - měřiče odběru serv a teploměru v kovovém pouzdře s kabelem teflonovou izolací pro měření teplot motorů.

A NEJEN TO - nová ústředna slučuje funkce obou předcházejících typů Nitro a Blue v krabičcce jen nepatrně větší a těžší. Nyní můžete létat s vaším modelem A PŘITOM znát aktuální otáčky motoru, proudový odběr pohonného elektromotoru nebo jiného palubního zařízení, napětí napájecího akumulátoru nebo v jiném místě palubní elektroinstalace, stav paliva v nádrži, odběr až serv, přesně měřit rychlost a výšku a vědět, zda model klesá nebo stoupá, měřit teploty na různých místech a získávat GPS informace zahrnující údaje o poloze, rychlosti a výšce. Systém je možno instalovat do většiny létajících modelů: letadel, vrtulníků, větroňů, s elektromotorem nebo spalovacím motorem, stejně jako do modelů aut, lodí atd., které jsou ovládány vysílačem Hitec 2.4GHz AFHSS s telemetrickým přijímačem Optima 7 nebo 9.

#5856 HTS Advance combo pro větroně

Pro snadný start větroňářů připravil Hitec komplet obsahující telemetrickou ústřednu a sadu snímačů pro měření teploty, rychlosti, výšky a stoupání/klesání, odběru serv a GPS:

  • 1x Snímač rychlosti s Pitotovou trubicí HTS-AS
  • 1x Výškoměr/Variometr HTS-VM
  • 2x Snímač teploty (HTS-TEMP)
  • 1x Servo Manager snímač odběru serv HTS-SM
  • 1x GPS snímač (HTS-GPS)

Vzhledem k malým rozměrům a nízké hmotnosti (ústředna se VŠEMI snímači připojenými váží cca 45 g - tj. tolik, co jedno standardní servo), je možno telemetrické údaje získávat i z paluby malých a lehkých modelů.

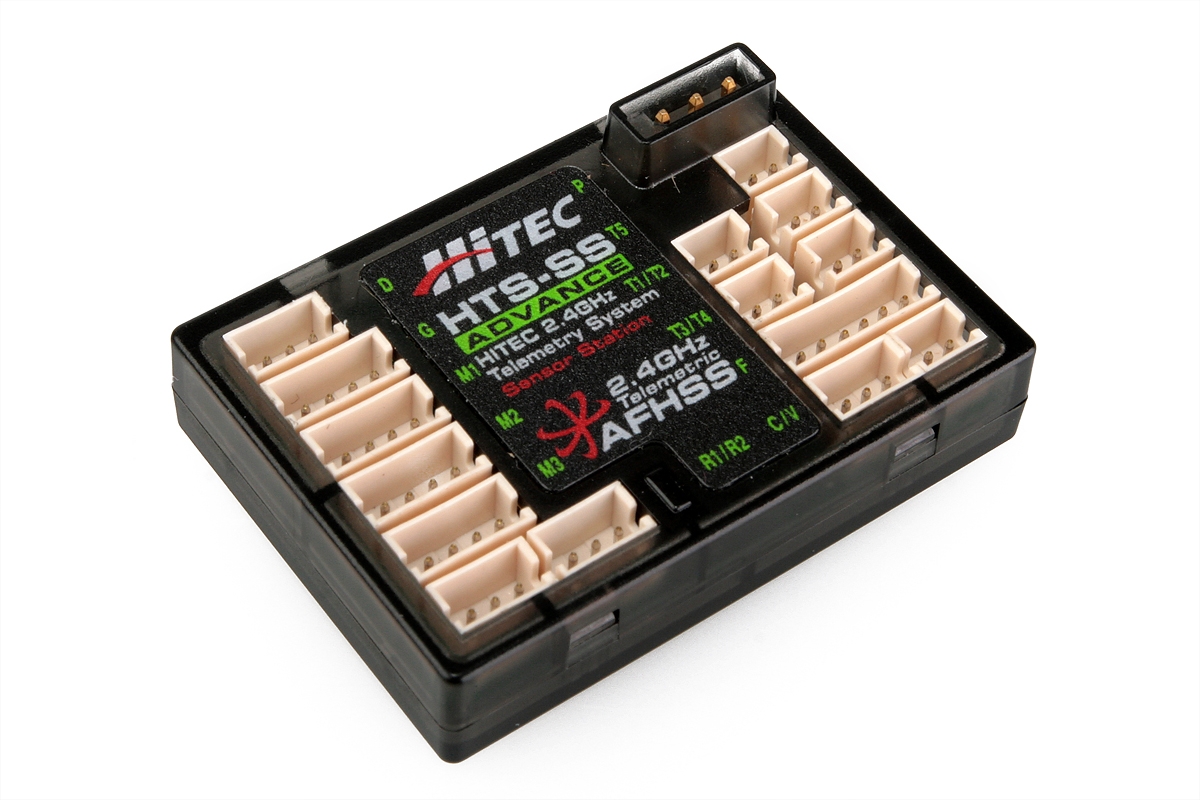

#5853 HTS-SS Advance Telemetrická ústředna

Telemetrická ústředna slouží k sběru dat z vnějších čidel (až 14 snímačů) a jejjich přenosu do telemetrického přijímače Hitec s datovým vstupem (v tuto chvíli Optima 7 a Optima 9). Jak naznačuje název, umožňuje použití všech senzorů Hitec v modelech všecho druhu - letadlech, vrtulnících, autech i lodích. Ústředna obsahuje elektroniku "obsluhující" jednotlivá čidla - není proto možné zapojit samotné čidlo přímo do přijímače, ale vždy pouze prostřednictvím ústředny.

Pro správnou činnost je nutno předem zkontrolovat (a dle potřeby aktualizovat s pomocí HPP-22, verze softwaru 1.14 nebo novější), že:

  • software vysílače Aurora 9 (pokud jej používáte) je verze 1.09 nebo novější
  • software vysílače Eclipse 7 Pro (pokud jej používáte) je verze 1.03 nebo novější
  • software vysílačového modulu Spectra 24 (nebo vestavěného VF dílu u Eclipse 7 Pro, Opticu 6 Sport 2,4GHz, Opticu 5) je verze 3.01 nebo novější
  • software přijímače Optima (7 nebo 9) je verze 2.02 nebo novější
  • software hlasového výstupu telemetrie HTS-Voice je verze 1.04 nebo novější

(Návod, jak provést aktualizaci najdete ZDE.)

Ústředna nevyžaduje žádné nastavování, zapojuje se pomocí dvojice kabelů s ní dodávaných - krouceným třížilovým kablíkem se vede telemetrie do vstupu DATA na přijímači, plochý kablík slouží k napájení ústředny a snímačů (4,8-8,4V). Připojit jej můžete přímo do nepoužívaného servovýstupu přijímače. Jsou-li všechny obsazené, potom pomocí Y-kabelu, nebo můžete napájení přivést přímo od vypínače přijímačového akumulátoru.

Kromě datového výstupu (DATA) a zásuvky napájení (P) má ústředna čtrnáct zásuvek s nezáměnnými konektory pro různé druhy snímacích čidel:

  • G - pro připojení GPS čidla
  • M1 - pro připojení snímače rychlosti s Pitotovou trubicí
  • M2 - pro připojení Servo Manageru
  • M3 - pro připojení výškoměru/variometru
  • R1, R2 - pro připojení snímačů otáček
  • T5 - pro připojení čidla měření teploty motoru
  • T1, T2, T3, T4 - pro připojení teplotních čidel
  • F - pro připojení snímače stavu paliva
  • C - pro připojení snímače proudu
  • V - pro připojení snímače napětí

Připojit můžete až dva snímače otáček, nezáleží, zda magnetické nebo optické, číslo zásuvky udává adresu, na níž se dané čidlo objeví na displeji vysílače Aurora 9 nebo na monitoru počítače při připojení prostřednictvím rozhraní HPP-22 k vysílačovému modulu.

Podobně můžete připojit až čtyři + jedno teplotní čidlo, číslo zásuvky opět udává adresu čidla.

Při připojení snímače proudu je třeba na vysílači (nebo na připojeném PC či jiném telemetrickém rozhraní) zvolit odpovídající typ snímače (C50 nebo C200), aby byla zobrazována správná hodnota proudu.

Sada telemetrické ústředny obsahuje: telemetrickou ústřednu HTS-SS Advance, napájecí kabel, datový kabel a oboustrannou pěnovou samolepící pásku, návod.

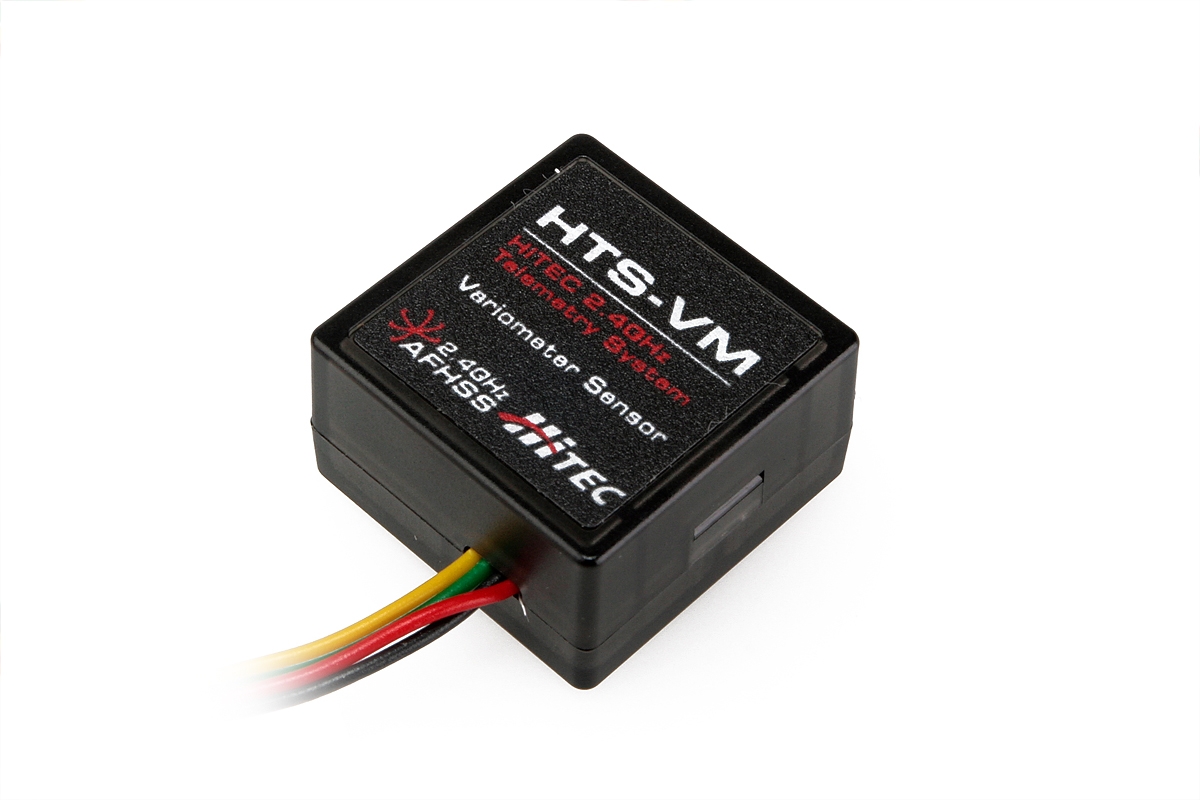

#5860 Výškoměr/Variometr (HTS-VM)

Barometrický výškoměr pracující na základě měření rozdílu atmosférického tlaku po zapnutí senzoru a atmosférického tlaku v aktuální pozici modelu. Pracuje s rozlišením 1 m, oproti GPS senzoru jsou jeho údaje přesnější (dáno přesností "civilního" GPS) a mají rychlejší odezvu na změnu výšky. Senzor zároveň slouží jako variometr akustickým signálem indikující stoupání nebo klesání modelu. Rychlost odezvy variometru je nastavitelná ve dvou stupních. Zvukovou signalizaci stoupání/klesání zajišťuje vysílač (pouze Aurora 9 a 9X, Eclipse 7 Pro, Flash 7 a 8), starší vysílače bohužel signalizaci stoupání/klesání nemají. Při připojení hlasového výstupu telemetrie HTS-Voice k vysílači s VF modulem SPECTRA 24 nebo k vysílači s vestavěným VF dílem 2,4GHz (Optic 6 Sport 2.4GHz, Optic 5, Eclipse 7 Pro, Flash 7 a 8, Aurora 9X) budete dostávat hlášení o výšce. Zvuková signalizace klesání a stoupání je v softwaru vysílačů vypínatelná (Aurora 9 a 9X, Eclipse 7 Pro, Flash 7 a 8) - můžete tak např. zvolit, že zvukový signál bude hlásit pouze stoupání modelu.

Sada snímače obsahuje: výškoměr/variometr s kabelem.

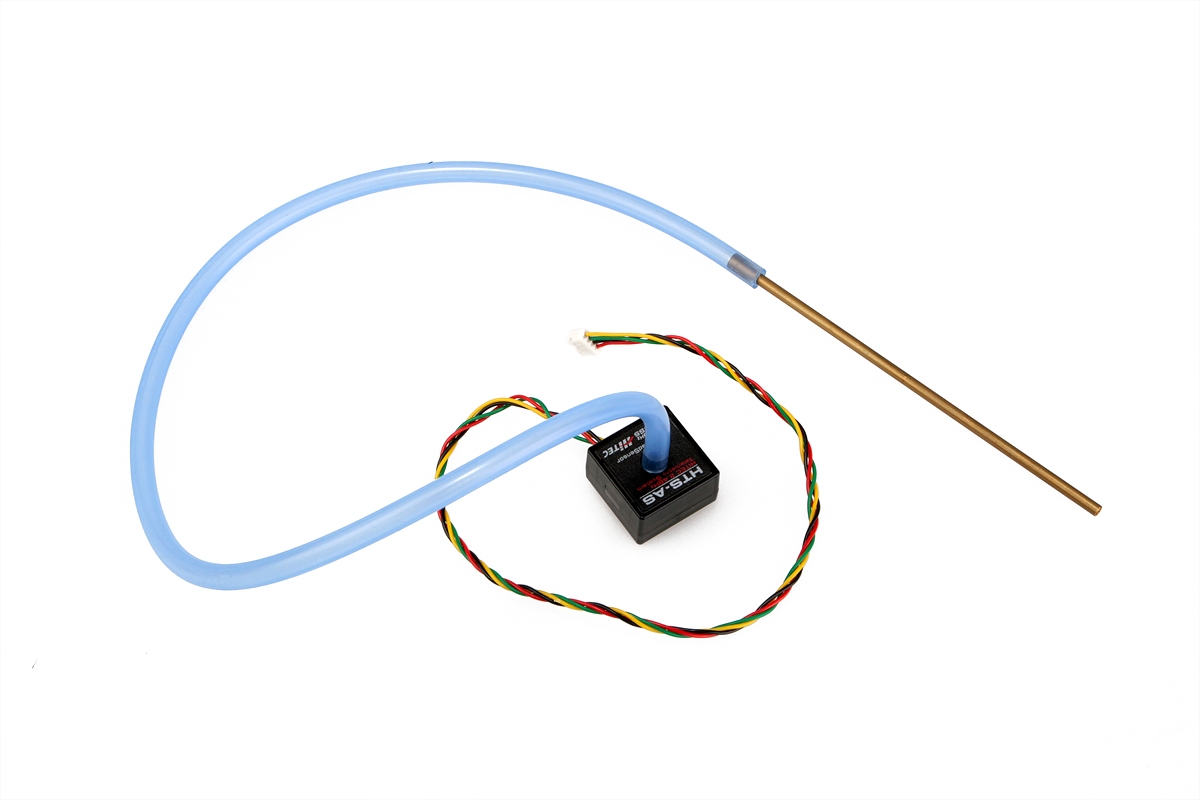

#5854 Rychloměr - snímač skutečné vzdušné rychlosti (HTS-AS)

Rychloměr - snímač skutečné vzdušné rychlosti s Pitotovou trubicí umožňuje přesné měření rychlosti modelu s rychlou odezvou na změnu rychlosti - poskytuje tak přesnější a aktuálnější údaje ve srovnání s GPS měřením, které je omezeno rozlišením "civilní" GPS.

Pitotova trubice (mosazná trubička) se na model upevňuje ve směru podélné osy ústím směrem dopředu tak, aby byla rovnoběžná s vodorovnou rovinou modelu a byla mimo proud vzduchu od vrtule. U klasických motorových modelů s tažným motorem v přídi je ideální ji vetknout do náběžné hrany křídla, u vícemotorových modelů, "jetů" a modelů s tlačným motorem je zase ideální místo na přídi. S vlastním senzorem se Pitotova trubice propojuje dodávanou silikonovou hadičkou (délka 40 cm) - dbejte, abyste hadičku nikde nezaškrtili, nevyrobili na ní prudký ohyb, který by zmenšil její vnitřní průřez a ovlivnil tak přesnost a správnost měření.

Sada snímače obsahuje: rychloměr s datovým kabelem, silikonovu hadičku pro Pitotovu trubici (40 cm) a Pitotovu trubici (D2,6 mmx100 mm).

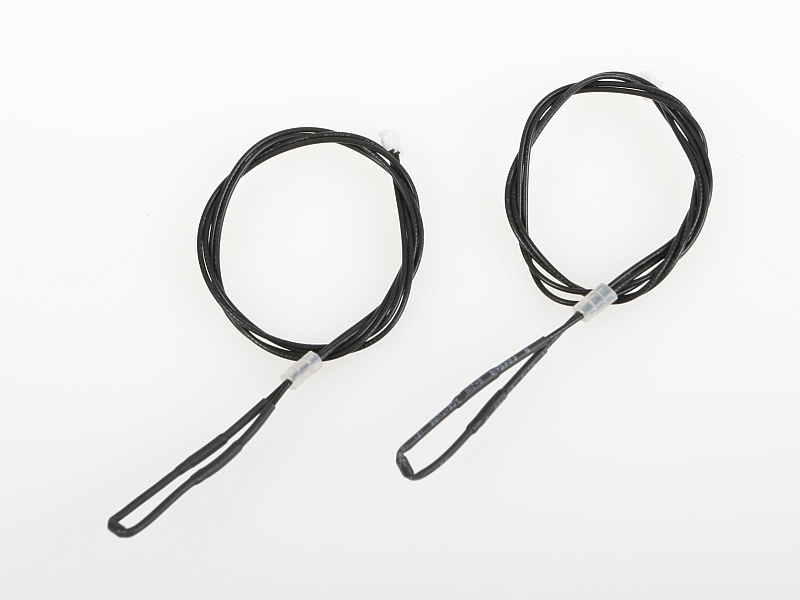

#5834 - Snímač teploty (HTS-TEMP)

Snímač teploty slouží k dotykovému měření teploty - uplatní se např. při sledování teploty hlavy spalovacího motoru, akumulátorů, regulátorů otáček nebo jiných částí modelu, jejichž teplota nás může zajímat.

Vlastní sonda je obalena ve smršťovací fólii odolávající vyšším teplotám; provozní rozsah měřených teplot je -40°C až 200°C. To znamená, že čidla mohou měřit teplotu prakticky téměř kdekoliv v běžných modelech.

Sada snímače obsahuje: 2 snímače teploty s kabelem.

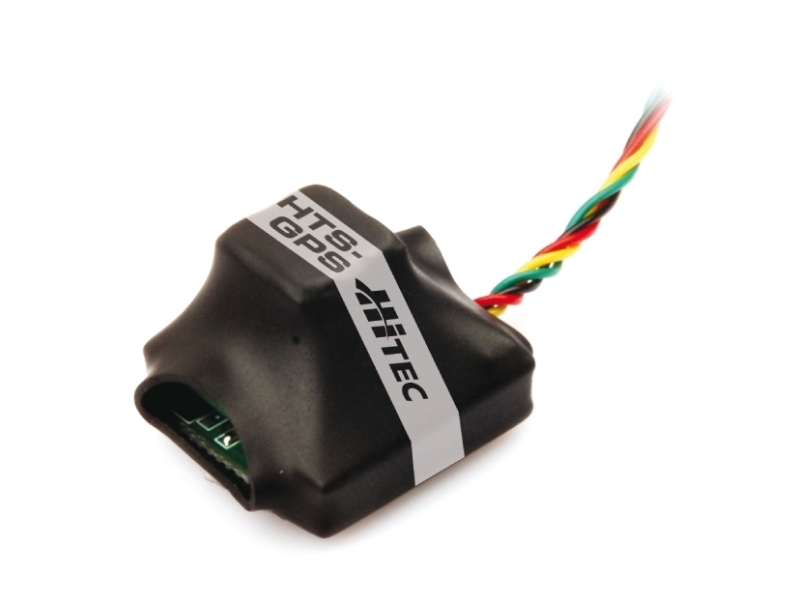

#5836 GPS snímač (HTS-GPS)

GPS senzor Hitec je speciálně konstruován pro použití v RC modelech pohybujících se v třírozměrném prostoru - na rozdíl od antén v GPS navigacích pro automobily schopných přijímat signál ze satelitů v jediném směru (kolmo na plochu čidla), je kubická anténa Hitec schopna přijímat v 5 směrech. Díky tomu může stabilně přijímat GPS data dokonce i při 3D létání.

Snímač se jednoduše upevní pomocí oboustranné pěnové samolepící pásky na horní část modelu tak, aby kubická anténa měla "volný výhled" na navigační satelity kroužící na oběžné dráze okolo země a kabel snímače mířil v podélné ose modelu.

GPS poskytuje běžné údaje (zobrazováno na displeji Aurory 9):

  • zeměpisnou šířku
  • zeměpisnou délku
  • nadmořskou výšku (absolutní údaj) nebo relativní výšku oproti bodu vzletu (volí se softwarově na vysílači Aurora 9 nebo v PC softwaru)
  • datum a čas (světový, UTC - dvě hodiny pozadu za středoevropským letním časem, jednu hodinu pozadu za středoevropským časem)
  • rychlost pohybu modelu

Na monitoru počítače připojeného prostřednictvím HPP-22 můžete sledovat ještě

  • kurs modelu
  • vzdálenost modelu v přímé linii a vzdálenost
  • vzdálenost modelu od kolmého průmětu modelu na zem k místu startu

PC také umožní zaznamenávat průběh letu (jízdy) a do paměti ukládat údaje všech snímačů, nejen GPS.

Formát data (den/měsíc/rok), používání metrických nebo anglosasských (imperiálních) měrných jednotek a způsob udávání výšky (absolutní/relativní) se nastavuje softwarově na vysílači Aurora 9 nebo v PC softwaru.

Přesnost a stabilita ůdajů samozřejmě závisejí na počtu navigačních satelitů, které GPS snímač "vidí".

Pozn.: Při prvním spuštění systému trvá úvodní zaměření polohy poněkud déle - také v závislosti na tom, kde se nacházíte. Jakmile je systém v provozu, pamatuje si poslední polohu po dobu cca 4 hodin. Při opětovném zapnutí na stejném místě během těchto 4 hodin je úvodní zjišťování polohy mnohem rychlejší.

Pozn.: Při extrémním 3D létání může dojít ke ztrátě signálu. Nastane-li tato situace, zkuste model stabilizovat do vodorovného letu, dokud není spojení s navigačními satelity obnoveno.

Sada snímače obsahuje: GPS snímač s kubickou anténou a kabelem, oboustrannou pěnovou samolepící pásku.

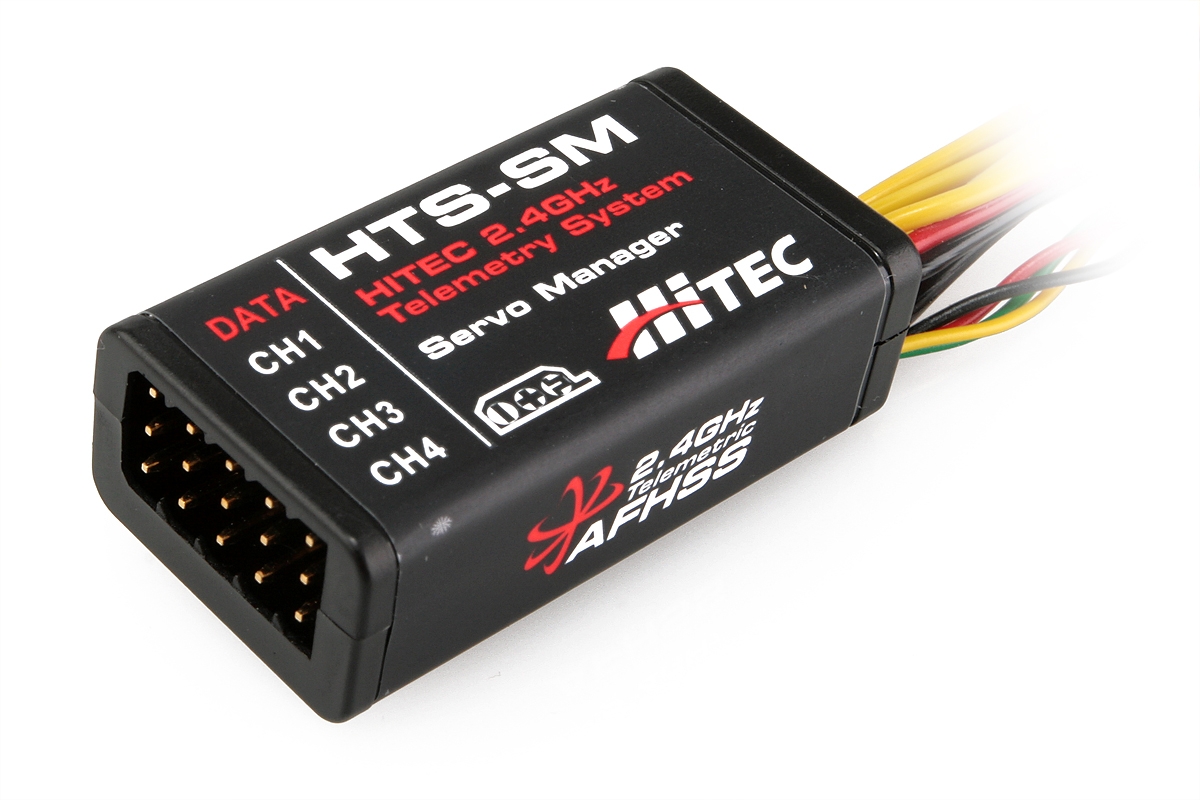

#5859 Servo Manager (HTS-SM)

Čtyřkanálový snímač proudového odběru serv slouží ke sledování odběru serv v modelu v reálných provozních podmínkách. Zapojuje se mezi výstup přijímače (pomocí kablíků s praporky CH1...CH4) a servo (zapojuje se do odpovídajících zásuvek na Servo Manageru. Rozsah měření je 0,1-10,0 A s rozlišením 0,1 A.

Sada snímače obsahuje: Servo Manager s připojenými kabely.

#5853 HTS-SS Advance Telemetrická ústředna

Napájení4,8 - 8,4 V (max. 2S Li-poly)
Rozsah provozních teplot-20°C ~ +60°C
Rozměry40,4x28,4x9,5 mm
Hmotnost8 g bez kabelů, 14 g s kabely

#5860 Výškoměr/Variometr (HTS-VM)

Rozsah měření0-6000 m (Absolutní) / +/-2000 m (Relativní)
Rozlišovací schopnost1 m
Délka datového kabelu snímače250 mm
Rozměry (tělo čidla)20,5x20,5x11,5 mm
Hmotnost4 g

#5854 Rychloměr - snímač skutečné vzdušné rychlosti (HTS-AS)

Rozsah měření0-900 km/h
Rozlišovací schopnost1 m
Délka datového kabelu snímače250 mm
Délka hacice senzor-Pitotova trubice400 mm
Rozměry (tělo čidla)20,5x20,5x11,5 mm
Hmotnost (celková)15 g

#5834 - Snímač teploty (HTS-TEMP)

Snímač teploty slouží k dotykovému měření teploty - uplatní se např. při sledování teploty hlavy spalovacího motoru, akumulátorů, regulátorů otáček nebo jiných částí modelu, jejichž teplota nás může zajímat.

Vlastní sonda je obalena ve smršťovací fólii odolávající vyšším teplotám; provozní rozsah měřených teplot je -40°C až 200°C. To znamená, že čidla mohou měřit teplotu prakticky téměř kdekoliv v běžných modelech.

Sada snímače obsahuje: 2 snímače teploty s kabelem.

#5834 - Snímač teploty (HTS-TEMP)

Rozsah měření-40° ~ +200°C
Délka kabelu snímače350 mm
Rozměry (tělo čidla)D2x5 mm
Hmotnost3 g

#5859 Servo Manager (HTS-SM)

Rozsah měření4 kanály 0,1-10,0 A
Rozlišovací schopnost0,1 A
Délka datového kabelu snímače250 mm
Délka kabelů kanálů CH1-CH4100 mm
Rozměry (tělo čidla)38,8x20,3x13,7 mm
Hmotnost15 g
